Термометр для термопар K/J (−200…+1370 °C) Tenmars TM-80N

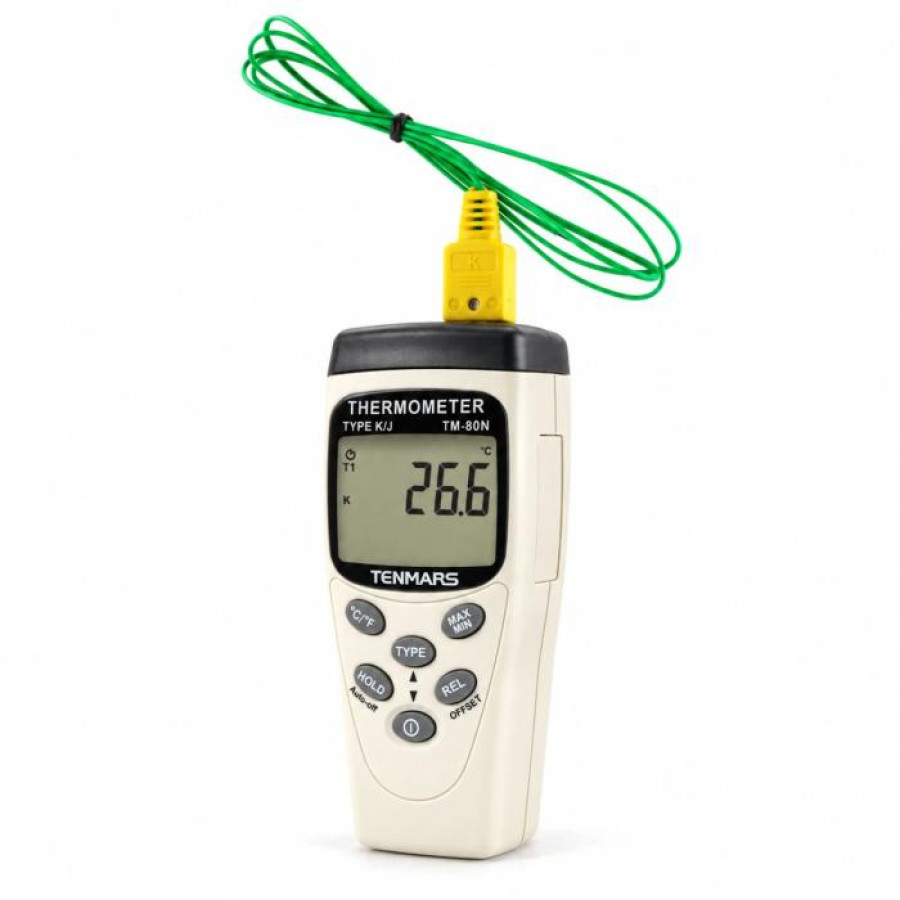

Термометр для термопар K/J Tenmars TM-80N — контактне вимірювання від −200 до +1370 °C Tenmars TM-80N — портативний цифровий термометр з одним входом для термопари типу K або J. Це базова модель серії TM-8X: без сигналізації, без другого каналу і без типів T/E, але з тим самим вимірювальним трактом, що й у старших моделях — заявлена похибка ±(0,05 % від показу + 0,7 °C), роздільна здатність 0,1 °C у всьому діапазоні. Діапазон із термопарою типу K — від −200 до +1370 °C, з типом J — від −200 до +1050 °C. Діапазон −200…+1370 °C стосується термометра з відповідною термопарою. У комплекті постачається дротова термопара типу K Tenmars TP-03 у тефлоновій ізоляції з максимальною робочою температурою +260 °C. Для вищих температур потрібна інша термопара. Похибка датчика додається до похибки самого термометра. Прилад показує температуру на двох 5-розрядних рядках РК-дисплея, записує максимум, мінімум і середнє, має утримання показань (HOLD), відносне вимірювання (REL) і корекцію зміщення для конкретної термопари (OFFSET). Живиться від батареї 9 В, працює до 200 годин, автоматично вимикається через 15 хвилин без дій. Роз'єм — стандартний мініатюрний термопарний, тож до TM-80N підходить будь-яка термопара K або J з плоским мініатюрним штекером: дротова, голчаста, поверхнева, для рідин чи з рухомим спаєм. Можливості Tenmars TM-80N Термопари типу K і J. Тип обирається кнопкою TYPE і зберігається при вимкненні. Тип K — універсальний робочий варіант для більшості задач від холодильних камер до печей; тип J дає трохи більшу чутливість у діапазоні до 1050 °C і часто трапляється в термопластавтоматах та старому промисловому обладнанні. Вибір неправильного типу дає систематично неправильні показання, тому на дисплеї поточний тип показується постійно. Точність, придатна для контролю процесів. Похибка ±(0,05 % + 0,7 °C) нормована за температури 23 ± 5 °C і вологості до 80 %RH. Поза діапазоном +18…+28 °C додається температурний коефіцієнт 0,01 % від показу + 0,03 °C на кожен °C. Разом із власною похибкою термопари (для класу 1 типу K це ±1,5 °C або ±0,4 %) це дає результат, достатній для більшості технологічних вимірювань. MAX / MIN / AVG. Одне натискання кнопки запускає запис максимального, мінімального та середнього значень; повторні натискання перемикають, що саме показує верхній рядок, а нижній тим часом показує поточну температуру. Якщо прилад вимкнеться автоматично під час запису, результати зберігаються і показуються після наступного ввімкнення — зручно, коли прилад залишили на об'єкті на час прогріву. REL — відносне вимірювання. Кнопка REL обнуляє дисплей на поточному значенні, після чого верхній рядок показує різницю відносно точки обнулення, а нижній — реальну температуру. Так зручно шукати перегрів між сусідніми точками або контролювати дрейф температури від початкової. OFFSET — поправка на термопару. Для конкретної термопари можна ввести зміщення в межах ±5 °C (±9 °F) з кроком 0,1° — наприклад, за результатом звірки з еталонним термометром у льодовій ванні або в термостаті. Поправка зберігається при вимкненні; на дисплеї при ненульовому зміщенні світиться індикатор Offset, щоб ви не забули скинути її при заміні термопари. HOLD і автовимкнення. HOLD заморожує показання (усі кнопки, крім живлення, блокуються). Автовимкнення через 15 хвилин можна вимкнути утриманням кнопки HOLD — для тривалого спостереження. Одиниці °C/°F перемикаються кнопкою і запам'ятовуються. Захист входу. Максимально допустима напруга на вимірювальному вході — 24 В DC або AC. Прилад не призначений для вимірювань на неізольованих частинах під мережевою напругою. При виході за діапазон дисплей показує OL (перевищення) або −OL (нижче діапазону). Технічні характеристики Tenmars TM-80N Діапазони та точність Тип термопари Діапазон, °C Діапазон, °F Роздільна здатність Похибка (23 ± 5 °C, <80 %RH) K −200…+1370 −328…+2498 0,1 °C (0,2 °F) ±(0,05 % показу + 0,7 °C) ±(0,05 % показу + 1,4 °F) J −200…+1050 −328…+1922 0,1 °C (0,2 °F) ±(0,05 % показу + 0,7 °C) ±(0,05 % показу + 1,4 °F) Температурний коефіцієнт поза +18…+28 °C: 0,01 % показу + 0,03 °C на 1 °C (0,01 % показу + 0,06 °F на 1 °F). Загальні характеристики Кількість входів 1 (T1) Тип термопари K або J (вибір кнопкою, зберігається) Роз'єм Мініатюрний термопарний (плоскі контакти) Одиниці °C / °F Дисплей РК, два 5-розрядні рядки, індикація типу термопари, режиму, одиниць, розряду батареї Функції MAX / MIN / AVG, HOLD, REL, OFFSET (±5 °C / ±9 °F, крок 0,1°) Індикація перевантаження OL / −OL Захист входу До 24 В DC або AC Автовимкнення Через 15 хв без дій, відключається Живлення Батарея 9 В (6F22 / 6LR61) Час роботи Близько 200 год Споживана потужність 26 мВт у роботі, 9 мкВт у вимкненому стані Робочі умови +5…+40 °C, до 80 %RH; висота до 2000 м Умови зберігання −10…+60 °C, до 70 %RH Габарити 130 × 56 × 38 мм Маса Близько 170 г Відповідність CE Чого немає в TM-80N Серія TM-8X має чотири моделі на одній платформі, і TM-80N — найпростіша з них: Один вхід. Немає другого каналу T2 і функції різниці T1−T2. Для двох термопар — Tenmars TM-82N. Тільки K і J. Типи T (−250…+400 °C, низькотемпературні задачі) і E не підтримуються — вони є в TM-83N / TM-84N. Немає сигналізації Hi/Lo. Звуковий сигнал за порогами — тільки в TM-83N / TM-84N. Немає шкали Кельвіна — лише °C і °F. Немає пам'яті вимірювань, USB чи іншого інтерфейсу. MAX/MIN/AVG зберігаються лише до наступного скидання функції; для протоколювання потрібен логер. Ступінь захисту IP виробником не зазначений. Комплектація Термометр Tenmars TM-80N — 1 шт. Дротова термопара типу K Tenmars TP-03 у тефлоновій ізоляції, для температур до +260 °C — 1 шт. Батарея 9 В — 1 шт. Чохол для перенесення — 1 шт. Інструкція з експлуатації українською мовою — 1 шт. Кому підійде TM-80N Сервіс і обслуговування обладнання. Перевірка температури підшипників, двигунів, теплообмінників, нагрівачів термопластавтоматів, печей і сушарок — усе, де потрібна контактна термопара, а не пірометр, і де важливий діапазон вище 500 °C. Холодильна техніка та HVAC. Нижня межа −200 °C і роздільна здатність 0,1 °C дозволяють контролювати морозильні камери, лінії шокової заморозки, випарники й конденсатори; функція REL дозволяє швидко оцінити різницю температур між точками вимірювання за однакових умов. Навчальні лабораторії та майстерні. Прилад із простим кнопковим керуванням, стандартним роз'ємом і доступними змінними термопарами — коли потрібен точний термометр без зайвих функцій. Часті запитання про Tenmars TM-80N Чи підходять до TM-80N термопари інших виробників? Так, будь-які термопари типу K або J зі стандартним мініатюрним плоским штекером. Після заміни термопари скиньте зміщення OFFSET на 0,0, якщо воно вводилось під попередню. Яка різниця між TM-80N і TM-82N? TM-82N має два входи (T1 і T2) і показує різницю T1−T2. Точність, діапазони та решта функцій однакові. Чи є звукова сигналізація при перевищенні температури? Ні. Сигналізація за верхнім і нижнім порогом є тільки в TM-83N і TM-84N. Чи можна вимірювати температуру рідини або поверхні? Так, за умови використання відповідного зонда: для рідин — занурювального, для поверхонь — поверхневого. Комплектна дротова термопара Tenmars TP-03 підходить для базових вимірювань температури повітря. Придатність для інших середовищ визначається конструкцією та характеристиками датчика. Що робити, якщо показання відрізняються від еталонного термометра? Перевірте, чи правильно вибрано тип термопари (K/J), забезпечено належний тепловий контакт і дочекалися стабілізації показань. Стабільне зміщення в межах ±5 °C можна компенсувати функцією OFFSET. Якщо розбіжність перевищує можливості корекції, перевірте термопару, підключення та умови вимірювання. Поправка в одній точці не гарантує точності в усьому діапазоні. Чи зберігає прилад результати вимірювань? Ні, пам'яті та інтерфейсу для передачі даних немає. Зберігаються лише поточні MAX/MIN/AVG, якщо прилад вимкнувся автоматично під час запису. Чи потрібна повірка? Необхідність повірки визначається сферою застосування та чинними метрологічними вимогами. Для конкретного завдання уточніть їх у профільного метролога. За запитом можливе калібрування в акредитованій лабораторії за ISO/IEC 17025.
