Настінний CO2-монітор/термогігрометр з даталогером і виходами 4–20 мА/RS-485 TENMARS TM-187A

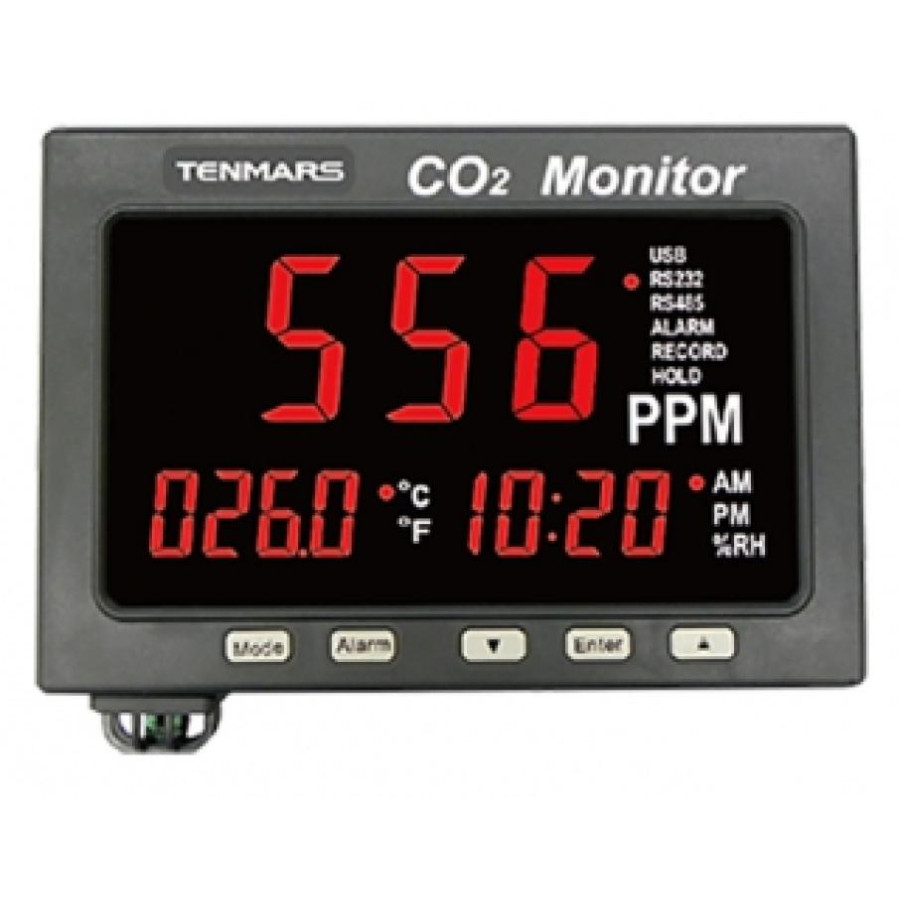

Настінний CO₂-монітор і термогігрометр Tenmars TM-187A: LED-дисплей, даталогер на 60 000 записів, виходи 4–20 мА, RS-485 і реле Tenmars TM-187A — стаціонарний настінний монітор концентрації вуглекислого газу, температури та відносної вологості повітря з великим світлодіодним дисплеєм, вбудованим реєстратором даних і промисловими виходами. Прилад висить на стіні й показує CO₂ в ppm великими цифрами, які видно з іншого кінця приміщення, а поруч — температуру, вологість і час. Показання автоматично записуються в пам'ять на 60 000 записів, а перевищення заданих порогів вмикає зумер, індикатор ALARM і релейний вихід. Діапазон вимірювання CO₂ 1…9999 ppm з роздільною здатністю 1 ppm, температури –20…+70 °C, вологості 5…95 %RH, оновлення показань раз на секунду. Для інтеграції в системи вентиляції та диспетчеризації є струмовий вихід 4–20 мА (mA) та інтерфейси USB, RS-232 і RS-485. Кріплення настінне VESA 100×100 мм; кронштейн, мережевий адаптер і USB-кабель входять до комплекту. Навіщо контролювати CO₂ у приміщенні Вуглекислий газ — найпростіший показник якості повітря там, де є люди. На вулиці його концентрація близько 400…500 ppm; у переповненому класі, офісі чи переговорній без вентиляції вона за годину піднімається до 1500…2500 ppm. Уже за 1000 ppm за поширеними рекомендаціями погіршуються концентрація уваги й самопочуття, а рівень CO₂ прямо показує, наскільки ефективно працює вентиляція. TM-187A робить це видимим: великі цифри на стіні, поріг сигналізації (за замовчуванням 1500 ppm) і сухий контакт, яким можна вмикати припливну вентиляцію. Великий LED-дисплей Два рядки світлодіодних цифр. Верхній рядок показує концентрацію CO₂ у ppm, нижній — температуру в °C або °F і, на вибір, поточний час (12/24-годинний формат) або відносну вологість. Світлодіодний дисплей читається здалеку й у погано освітлених приміщеннях — це принципово для класу, цеху, спортзалу чи складу, де прилад висить на стіні. Індикатори стану. Праворуч від цифр — індикатори активного інтерфейсу (USB / RS232 / RS485), сигналізації (ALARM), запису (RECORD) і фіксації показань (HOLD). Окремі значення — CO₂, температуру або вологість — можна приховати комбінацією кнопок. Реєстратор даних на 60 000 записів Автоматичний запис у пам'ять приладу. Інтервал задається від 1 секунди до 24 годин (виробник рекомендує не менше 5 секунд). Кожен запис містить CO₂, температуру, вологість, дату й час за вбудованим годинником. Для оцінки ємності: 60 000 записів — це близько 41 доби безперервної реєстрації з інтервалом 1 хвилина або понад 200 діб з інтервалом 5 хвилин (це ємність пам'яті; прилад живиться від мережі). Вивантаження на комп'ютер. Програма CO2 Monitor для Windows (завантажується з сайту виробника) вивантажує журнал із пам'яті приладу в таблицю, будує графік CO₂, температури й вологості, зберігає дані у файл CSV для Excel. Та сама програма веде запис у реальному часі на диск комп'ютера й показує графік «наживо». Індикація заповнення. Коли пам'ять заповнена, індикатор RECORD блимає безперервно. Стерти пам'ять можна з програми. Сигналізація: зумер, індикатор і сухий контакт Пороги з гістерезисом для кожного параметра. Окремо задаються поріг спрацьовування за CO₂ (1…9999 ppm), температурою (–20…+70 °C) і вологістю (5…95 %RH) та гістерезис вимкнення (до –999 ppm, –10 °C, –10 %RH). Коли показання досягає порога, засвічується індикатор ALARM, вмикається зумер і замикається сухий контакт; коли показання повертається в норму на величину гістерезису — сигналізація вимикається автоматично. Без гістерезису сигналізація скидається натисканням будь-якої кнопки. Релейний вихід. Нормально розімкнутий сухий контакт з навантажувальною здатністю 1 А при 30 В DC. Типове застосування для CO₂-монітора — керування припливною вентиляцією за потребою: при перевищенні порога контакт замикається й через проміжне реле або вхід контролера вмикає вентилятор; коли CO₂ падає на величину гістерезису — вимикає. Зумер і сухий контакт вмикаються й вимикаються незалежно. Струмовий вихід 4–20 мА та інтерфейси 4–20 мА для АСУ ТП і BMS. На струмовий вихід виводиться один обраний параметр — CO₂, температура або вологість — з лінійним масштабуванням по всьому діапазону вимірювання. Похибка виходу ±0,3 мА або ±2 % при навантаженні до 250 Ом. Це дозволяє завести концентрацію CO₂ на аналоговий вхід контролера вентиляції або системи диспетчеризації без цифрового протоколу. USB, RS-232, RS-485. Одночасно активний один інтерфейс, він вибирається в меню приладу. USB — для локального підключення до комп'ютера; RS-232 і RS-485 виведені на клемну колодку для стаціонарного кабельного з'єднання. Параметри порту 115200 біт/с, 8N1. Обмін даними ведеться через програмне забезпечення Tenmars; підтримку протоколу Modbus виробник не заявляє. Самокалібрування CO₂ (ABC) та коригування показань Функція ABC. Датчик CO₂ з часом дрейфує, тому в приладі передбачено автоматичне базове калібрування: протягом 180 годин (близько 7,5 доби) прилад відстежує мінімальні значення CO₂ і приймає їх за фонові. Функція запускається з меню; на цей час прилад має стояти в добре провітрюваному приміщенні з концентрацією 400…500 ppm і безперервно живитися. Виробник застерігає не запускати ABC у погано вентильованих приміщеннях або за нестабільного живлення — це може зіпсувати калібрування датчика. Поправки ADJ. У меню можна ввести поправку до показань CO₂ (±200 ppm), температури (±10 °C) і вологості (±10 %RH), наприклад, за результатами порівняння з еталонним приладом. Змінний датчик температури/вологості. Сенсорний модуль температури й вологості розміщений у нижній частині корпусу під захисним ковпачком і замінюється без пайки. Живлення та монтаж Прилад живиться від мережі: через гніздо DC від адаптера 12 В (у комплекті; допустимо 9…15 В DC, струм від 1 А) або через клемну колодку від джерела 24 В AC/DC ±20 % (15…24 В). Споживана потужність не більше 7 Вт. Автономного живлення від батареї немає. Монтаж — на стіну, на кронштейн VESA 100×100 мм з комплекту. Виробник наголошує: для правильних показань прилад має висіти на стіні, а не лежати на столі. Після встановлення показання стабілізуються приблизно за 30 хвилин. Технічні характеристики Tenmars TM-187A Вимірювання Параметр Діапазон Точність Роздільна здатність Вуглекислий газ (CO₂) 1…9999 ppm ±70 ppm або ±5 % від показання у діапазоні до 2000 ppm; ±7 % понад 2000 ppm 1 ppm Температура –20…+70 °C (–4…+158 °F) ±1 °C у діапазоні 5…60 °C; ±2 °C поза ним 0,1 °C / 0,1 °F Відносна вологість 5…95 %RH ±5 %RH у діапазоні 20…80 %RH за 25 °C; ±8 %RH поза ним 0,1 %RH Загальні характеристики Тип приладу настінний монітор CO₂, температури та вологості Дисплей дворядковий світлодіодний (LED): CO₂ (ppm) / температура + час або вологість; індикатори USB / RS232 / RS485 / ALARM / RECORD / HOLD Датчик температури/вологості вбудований, у нижній частині корпусу під захисним ковпачком; змінний Самокалібрування CO₂ функція ABC, 180 год у провітрюваному приміщенні (400…500 ppm) Частота оновлення 1 раз/с Годинник вбудований, дата й час; 12/24-годинний формат Пам'ять реєстратора 60 000 записів (CO₂, температура, вологість, дата, час) Інтервал автоматичного запису 1 с … 24 год (рекомендовано ≥5 с) Інтерфейси USB, RS-232, RS-485 (один активний, вибір у меню); 115200 біт/с, 8N1 Програмне забезпечення CO2 Monitor для Windows: вивантаження пам'яті, запис у реальному часі, графік, експорт CSV, налаштування дати/часу та сигналізації Аналоговий вихід 4–20 мА, один параметр на вибір (CO₂, температура або вологість); ±0,3 мА або ±2 % при навантаженні ≤250 Ом Релейний вихід сухий контакт, нормально розімкнутий, макс. 1 А при 30 В DC Сигналізація пороги за CO₂ (1…9999 ppm, за замовчуванням 1500 ppm), температурою (–20…+70 °C) і вологістю (5…95 %RH); гістерезис до –999 ppm / –10 °C / –10 %RH; зумер, індикатор ALARM, сухий контакт Коригування показань ±200 ppm, ±10 °C, ±10 %RH Додаткові функції HOLD, перемикання °C/°F, приховування окремих показань, індикація перевантаження OL / –OL Живлення адаптер 12 В DC (9…15 В, ≥1 А, штекер 5,5×2,1 мм, плюс у центрі) або клеми 24 В AC/DC ±20 % Споживана потужність ≤7 Вт Робочі умови 0…+50 °C, <80 %RH Умови зберігання –10…+60 °C, <80 %RH Монтаж настінний, VESA 100×100 мм (кронштейн у комплекті) Розміри 260 × 178 × 47 мм Маса близько 1000 г ЕМС EN 61326-1; CISPR 11 група 1, клас B; маркування CE Виробник TENMARS Electronics Co., Ltd, Тайвань Чого немає у TM-187A Автономного живлення. Батареї немає, прилад працює лише від мережі; незавершена сесія запису при зникненні живлення не зберігається. Для безперервного логування — живлення через ДБЖ. Wi-Fi, Ethernet і хмарного сервісу. Дані передаються кабелем (USB, RS-232, RS-485) і зберігаються локально. Виносного зонда. Датчики вбудовані в корпус — прилад вимірює повітря там, де висить. Задекларованого протоколу Modbus. RS-485 працює з програмним забезпеченням виробника; для інтеграції в контролери використовуйте вихід 4–20 мА або сухий контакт. Зазначеного типу датчика CO₂. Виробник не вказує принцип вимірювання датчика в документації. Ступеня захисту IP — виробником не зазначений; прилад для сухих приміщень. Якщо контроль CO₂ не потрібен, той самий монітор без датчика вуглекислого газу — Tenmars TM-185A. Для періодичних контрольних вимірювань температури й вологості в різних точках приміщення стаціонарний монітор зручно доповнити портативним Tenmars TM-184 з виносним зондом і похибкою ±1 %RH. Комплект поставки Монітор CO₂/температури/вологості Tenmars TM-187A — 1 шт. Мережевий адаптер AC/DC — 1 шт. Настінний кронштейн VESA 100×100 — 1 шт. USB-кабель — 1 шт. Інструкція з експлуатації — 1 шт. Кому підійде Tenmars TM-187A Школам, університетам, дитячим садкам. Класи й аудиторії — найтиповіше місце, де CO₂ швидко перевищує 1500 ppm. Великі цифри на стіні підказують, коли провітрити, а журнал показує динаміку за навчальний день. Офісам, переговорним, коворкінгам. Об'єктивний контроль якості повітря там, де скаржаться на духоту й втому; сухий контакт — на керування вентиляцією за потребою. Спортзалам, фітнес-клубам, залам для заходів. Висока щільність людей і високе навантаження на вентиляцію; поріг сигналізації й реле дозволяють вмикати додатковий приплив автоматично. Теплицям, грибницям, інкубаторам, складам овочів і фруктів. Там, де CO₂ — технологічний параметр: контроль підвищених концентрацій до 9999 ppm, журнал і вихід 4–20 мА на регулятор. Лабораторіям, чистим приміщенням, виробництву. Спільний контроль CO₂, температури й вологості з документуванням і сигналізацією; поправки ADJ для узгодження з еталоном. Інтеграторам вентиляції та автоматизації. Готовий настінний датчик CO₂/T/RH з індикацією, виходом 4–20 мА та сухим контактом для ПЛК, BMS або регулятора вентиляції. Часті запитання про Tenmars TM-187A Чим TM-187A відрізняється від TM-185A? TM-187A додатково вимірює концентрацію CO₂ (1…9999 ppm) і має функцію самокалібрування ABC. Корпус, дисплей, логер, сигналізація, виходи 4–20 мА / RS-485 / реле і програмне забезпечення однакові; на дисплеї TM-187A верхній рядок показує CO₂, а нижній — температуру з часом або вологістю на вибір. Який рівень CO₂ вважати нормальним? На вулиці — близько 400…500 ppm. За поширеними рекомендаціями для приміщень із людьми орієнтиром комфорту вважають до 1000 ppm, а 1500 ppm і вище — сигнал, що вентиляція не справляється. Заводський поріг сигналізації приладу — 1500 ppm, його можна змінити в межах 1…9999 ppm. Нормативні вимоги для конкретного типу приміщення визначаються чинними будівельними та санітарними нормами. Чи можна керувати вентиляцією від TM-187A? Так. Сухий контакт (1 А / 30 В DC) замикається при перевищенні порога CO₂ і розмикається, коли концентрація падає на величину гістерезису, — через проміжне реле або вхід контролера ним вмикають вентилятор чи заслінку. Для плавного регулювання використовують вихід 4–20 мА, пропорційний концентрації CO₂. Чи потрібно калібрувати датчик CO₂? Прилад має функцію автоматичного базового калібрування ABC: її запускають на 180 годин у добре провітрюваному приміщенні за стабільного живлення. Для точнішого узгодження є ручна поправка ±200 ppm. Періодичність визначає користувач залежно від вимог до точності; на запит можливе калібрування в акредитованій лабораторії. Чи можна підключити TM-187A до ПЛК або системи диспетчеризації? Так, найпростіше — через струмовий вихід 4–20 мА (один параметр на вибір) і сухий контакт сигналізації. Інтерфейс RS-485 працює з програмним забезпеченням Tenmars; підтримку Modbus виробник не заявляє, тому на цифрову інтеграцію в сторонні системи не варто розраховувати без попередньої перевірки. На скільки вистачить пам'яті логера? 60 000 записів: приблизно 41 доба з інтервалом 1 хвилина, понад 200 діб з інтервалом 5 хвилин, понад півтора року з інтервалом 15 хвилин. Це ємність пам'яті; живлення при цьому має бути постійним. Чи працює прилад без комп'ютера? Так. Вимірювання, індикація, запис у пам'ять, сигналізація, реле та вихід 4–20 мА працюють автономно. Програма потрібна для вивантаження журналу, запису в реальному часі та зручного налаштування. Чи потрібна повірка? У більшості випадків прилад використовується як індикативний технологічний засіб контролю і не потребує обов'язкової державної повірки. Для конкретного застосування рекомендується уточнити вимоги у профільного метролога. На запит можливе калібрування в акредитованій лабораторії (ISO/IEC 17025) з видачею свідоцтва.
