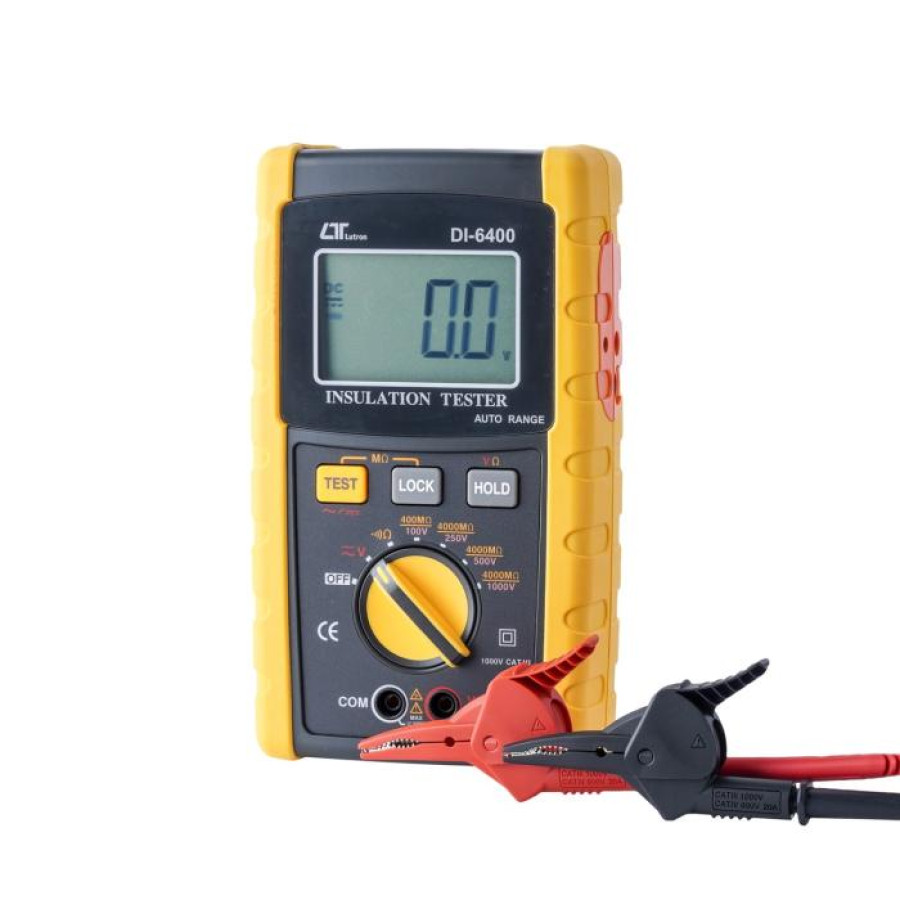

Lutron DI-6400 - портативный цифровой простой в использовании тестер изоляции от компании «Lutron Electronics». Прибор предназначен для измерения изоляции в диапазонах 4/40/400/4000 МОм и защищен от перегрузки для каждого диапазона.
Прибор оснащен универсальными щупами категории CAT III 1000 В, большим ЖК-дисплеем для четкого считывания результатов, встроенными функциями измерения ACV & DCV & OHMS и функциями автоматического регулирования нуля и автоматического разряда цепи.
Тестер изоляции DI-6400 широко применяют для диагностики электрооборудования, трансформаторов, оборудования на электрических подстанциях, при монтаже и ремонте электрооборудования.
Особенности и преимущества тестера изоляции Lutron DI-6400
- Многофункциональный прибор с автоматическим диапазоном измерения.
- Диапазоны измерения изоляции:
- 4/40/400/4000 МОм, автоматический выбор тестовой напряжения (250 В, 500 В, 10 В);
- 4/40/400 МОм, тестовая напряжение (100 В).
- Встроенная функция измерения напряжения переменного тока, напряжения постоянного тока, сопротивления:
- DCV (600.0 В), ACV (600.0 В);
- ОМ (400.0 Ом, 4000 Ом, автоматический диапазон).
- CAT III 1000 В.
- Функция автоматической регулировки нуля и автоматического разряда круга.
- Блокировка и тестирования обеспечивают удобство и безопасность при эксплуатации.
- Точное измерение сопротивления с автоматическим переключением диапазона для измерения значений низкого сопротивления, как обмотки двигателя, катушки реле и тому подобное.
- Наличие звукового сигнала в режиме измерения сопротивления.
- Большой ЖК-дисплей обеспечивает четкое считывание результатов.
- LSI-схема обеспечивает высокую надежность и долговечность устройства.
- Прибор оснащен встроенной индикацией перегрузки входа и низкого заряда аккумулятора.
- Защита от перегрузки для каждого диапазона.
- Портативное устройство с прочным корпусом с передней резиновой защитной крышкой.
- Наличие дополнительных зажимов (крокодилов).
- Для подключения к компьютеру тестер оснащен интерфейсом RS-232 / USB.
Технические характеристики тестера изоляции Lutron DI-6400
|
дисплей |
жидкокристаллический, размер 27 мм (1.06 дюйма) максимальное отображаемое значение: 6100 (В), 4200 (МОм), 4200 (Ом) |
|
|
Измерение |
изоляция |
4/40/400 МОм / 100 В, 4/40/400/4000 МОм / 250 В, 4/40/400/4000 МОм / 500 В, 4/40/400/4000 МОм / 1000 В |
|
DCV |
600.0 В |
|
|
ACV |
600.0 В |
|
|
OHM |
400.0 / 4000 Ом |
|
|
время дискретизации |
0.4 секунды |
|
|
Время отклика на 4000 МОм |
максимально близко 4.0 секунды |
|
|
регулировка нуля |
автоматическая регулировка |
|
|
перегрузка |
индикация «- - - -» |
|
|
Рабочая температура |
0 50 ° C (32 122 ° F) |
|
|
Рабочая относительная влажность воздуха |
менее 80% относительной влажности |
|
|
источник питания |
8 батарей 1.5 В типа АА (UM-3) или аккумуляторная батарея для тяжелых условий эксплуатации |
|
|
потребление энергии |
около 112 мА (диапазон 100 МОм / 1000 В) |
|
|
около 70 мА (диапазон 100 МОм / 500 В) |
||
|
около 58 мА (диапазон 100 МОм / 250 В) |
||
|
около 53 мА (диапазон 100 МОм / 100 В) |
||
|
около 18 мА (диапазон ACV) |
||
|
около 18 мА (диапазон DCV) |
||
|
около 65 мА (0 Ом / диапазон OHM) |
||
|
Габариты прибора |
225x125x64 мм (8.86x4.92x2.52 дюйма) |
|
|
вес прибора |
819 г (включая батареи) |
|
Электрические характеристики (23 ± 5 ° С)
|
Мега Ом (изоляция) |
||
|
диапазон |
разрешение |
точность |
|
4/40/400/4000 МОм (100 В / 250 В / 500 В / 1 кВ) |
± (3% + 5 цифр) <2000 МОм |
1 кОм / 10 кОм / 0.1 МОм / 1 МОм |
|
± (5% + 5 цифр) ≧ 2000 МОм <4000 МОм |
||
|
сопротивление |
|||
|
диапазон |
разрешение |
точность |
Напряжение холостого хода |
|
400/4000 Ом |
± (1% + 2 цифры) |
0.1 / 1 Ом |
около 4.7 В |
|
Защита цепи от перегрузки AC / DC 500 В (в течение 20 секунд) |
|||
|
Напряжение постоянного тока |
|||
|
диапазон |
разрешение |
точность |
входное сопротивление |
|
600 DCV |
± (1.5% + 2 цифры) |
0.1 DCV |
10 MОм |
|
Защита цепи от перегрузки AC / DC 600 В |
|||
|
Напряжение переменного тока |
|||
|
диапазон |
разрешение |
точность |
входное сопротивление |
|
600 ACV |
± (1.5% + 2 цифры) |
0.1 ACV |
10 MОм |
|
Защита цепи от перегрузки AC / DC 600 В |
|||
Комплектация тестера изоляции Lutron DI-6400
- Тестер изоляции Lutron DI-6400.
- Руководство по эксплуатации.
- Щупы TL-88 (1 комплект).
- Зажим-крокодил AL-05 (1 пара).
- Гарантийный талон.
дополнительные аксессуары
- Кабель RS232, UPCB-02.
- Кабель USB, USB-01.
- Программное обеспечение для сбора данных SW-U801-WIN.
