CEM DT-8920 - манометр, анемометр, расходомер

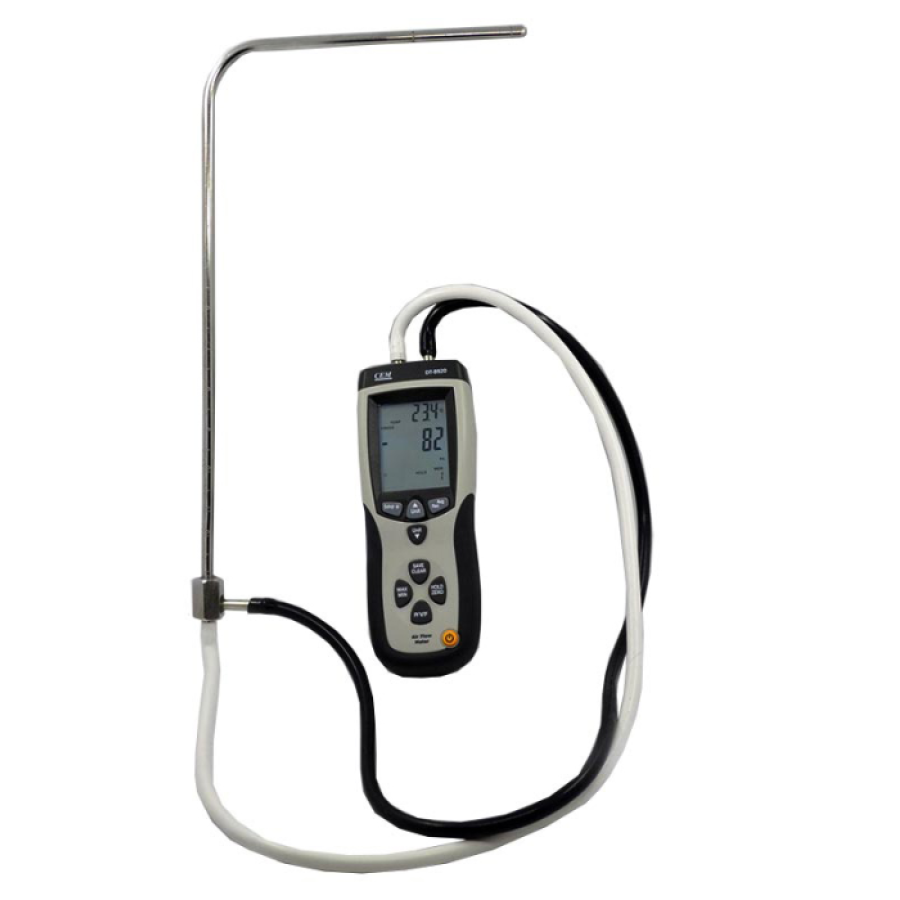

Прибор для контроля параметров воздушного потока манометр / анемометр / расходомер с трубкой Пито CEM DT-8920
Наиболее простым и дешевым способом определения объема и скорости движения потока воздуха является измерение стандартными и специальными сужающих устройств по ГОСТ 8.586.1-2009. Процедура определения величины объема газа в единицу времени и его скорости заключается в измерении параметров потока. А именно - разности давлений по обе стороны сужающего устройства, абсолютного давления на плюсовой стороне и температуры измеряемой среды до сужающего устройства. По полученным данным производится расчет скорости потока и массы или объема воздуха. Как сужен устройство обычно применяют диафрагмы, сопла или напорные трубки (трубки Пито).
Все, о чем идет речь выше, с успехом и достаточно точно выполняет контроллер DT-8920. Прибор изготовлен на предприятиях корпорации «CEM Instruments», что является синонимом высокого качества и надежности. Это подтверждено международными сертификатами и многолетним успешным присутствием на мировом рынке измерительной техники.
назначение
СЭМ DT-8920 предназначен для определения значения давления и разницы (перепада) давления, температуры, скорости потока и объема потока воздуха. Результат представляется в различных единицах физических величин, удобных для пользователя.
Применяется в системах искусственного климата HVAC - Heating, Ventilation, & Air Conditioning.
Особенности СЭМ DT-8920
Прибор имеет ряд функций, облегчающих процесс измерений и работу оператора:
- большой выбор единиц измерения параметров воздушного потока;
- определение экстремальных и среднего значения измеряемых параметров;
- установка начального (нулевого) значения измеряемого параметра;
- сохранение измеренных параметров во внутренней памяти;
- большой монохромный ЖК-дисплей с двумя полями для отображения информации и подсветкой экрана;
- USB интерфейс для связи с внешними устройствами
дополнительные функции
- фиксация текущего значения на экране дисплея;
- индикация уровня разряда аккумулятора
- автоматическое отключение питания после 20 минут бездействия.
Технические характеристики контроллера CEM DT-8920
|
давление |
|||
|
единицы измерения |
диапазон измерения |
дискретность |
допустимая погрешность |
|
па |
5000 |
1 |
± 0,3% от диапазона измерения при 25 ° С |
|
мбар |
50,00 |
0,01 |
|
|
мм. вод. ст. |
509,8 |
0,1 |
|
|
psi |
0,7252 |
0,0001 |
|
|
дюйм. вод. ст. |
20,07 |
0,01 |
|
|
Максимальное давление |
10 psi |
||
|
повторяемость |
± 0,2% (макс. ± 0,5% от диапазона измерения) |
||
|
Линейность / гистерезис |
± 0,29% от диапазона измерения |
||
|
время отклика |
0,5 с |
||
|
Скорость воздушного потока |
|||
|
единицы измерения |
диапазон измерения |
дискретность |
допустимая погрешность |
|
м / с |
1,00 ... 80,00 |
0,001 |
± 2,5% при скорости потока до 10 м / с |
|
км / ч |
3,6 ... 288,0 |
0,1 |
не определен |
|
футы / мин |
200 ... 15733 |
1 |
|
|
моли / ч |
2,24 ... 178,66 |
0,01 |
|
|
узлы |
2,0 ... 154,6 |
0,1 |
|
|
объемный расход |
|||
|
м3 / мин |
0 ... 99,999 |
0,001 ... 100 |
- |
|
ф3 / мин |
0 ... 99,999 |
0,0001 ... 100 |
|
|
Температура потока / окружающей среды |
|||
|
° C |
0,0 ... + 50,0 |
0,1 |
± 1 ° С |
|
эксплуатационные характеристики |
|||
|
источник питания |
батарея 9В типа "Крона", 1 шт. |
||
|
Параметры окружающей среды при эксплуатации (температура / влажность) |
0 ... + 50 ° С / ≤80% RH |
||
|
Параметры окружающей среды при хранении (температура / влажность) |
-10 ... + 60 ° С / ≤ 80% RH |
||
|
габарит |
220 × 75 × 50 мм |
||
комплект поставки
- прибор DT-8920 - 1 шт.
- трубка Пито - 1 шт.
- трубки соединительные - 2 шт.
- батарея типа «Крона» - 1 шт.
- компакт-диск с ПО - 1 шт.
- кабель USB - 1 шт.
- кейс пластиковый - 1 шт.
- инструкция по эксплуатации - 1 шт.
гарантии производителя
Гарантия 12 месяцев со дня продажи при соблюдении необходимых условий эксплуатации.
