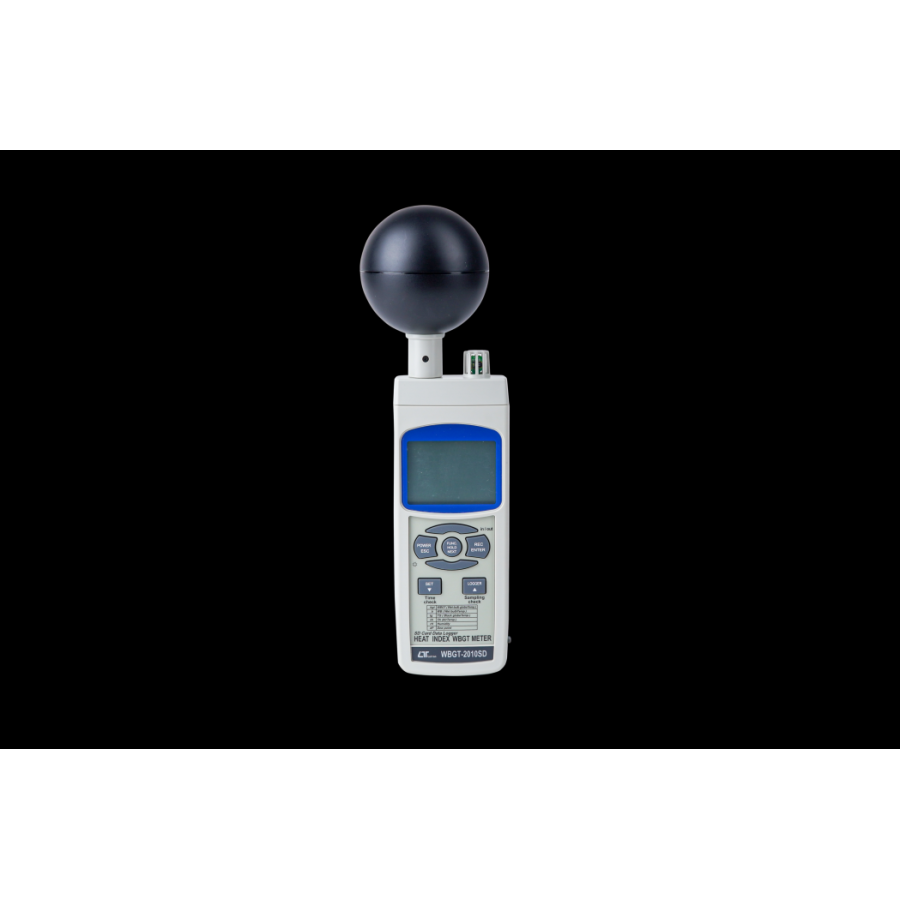

Термогигрометр-измеритель WBGT LUTRON WBGT-2010SD
LUTRON WBGT-12010SD - портативный многофункциональный диагностический устройство для профессионального климат-контроля, который быстро обнаруживает индекс WBGT, например при оценке рабочих мест с высокой температурой. Устройство способно определять температуру и влажность воздуха, температуру черного шарового термометра, температуру влажного термометра, температуру точки росы и радиационное излучение.
Термогигрометр имеет эргономичный дизайн и прочный корпус для работы в полевых условиях. Устройство оснащено ЖК-дисплеем с подсветкой зеленого цвета для удобного считывания результатов измерения, регистратором данных на SD-карту (емкостью от 1 до 16 ГБ) в режиме реального времени, встроенными часами и календарем.
Для передачи результатов измерений на компьютер не нужно устанавливать дополнительное программное обеспечение. После работы с регистратором данных достаточно достать SD-карту и подключить ее к компьютеру для загрузки измеренных значений с информацией (о годе / месяц / день / час / минуту / секунду) непосредственно в Excel.
Для измерения температуры круглого термометра используется датчик Pt типа с высокой точностью и встроенным механизмом защиты. Функции Data Hold (удержание значения на дисплее), запись максимальных и минимальных показателей в памяти устройства с возможностью дальнейшего их просмотра и возможность регулировки настроек сигнализации WBGT (при превышении порога сигнализации, звуковой сигнал будет подаваться вместе с миганием дисплея) значительно облегчают работу пользователя.
Термогигрометр-измеритель WBGT LUTRON WBGT-12010SD широко используют для контроля и мониторинга параметров окружающей среды при проведении соревнований или спортивных мероприятий, для контроля условий труда людей, работающих на оборудовании или в средах с высокой выходной мощностью или температурным излучением, и тому подобное.
Особенности и преимущества термогигрометра-измерителя WBGT LUTRON WBGT-12010SD
- Показатель WBGT (температура земного шара по влажному термометру) был разработан как мониторинговая база в военных учебных лагерях США и получил широкое распространение для использования на рабочих местах и в спортивных соревнованиях. Его используют международные стандарты ISO 7243, OSHA (Безопасность труда США), Японское общество охраны труда и SMA (Спортивная медицина Австралии).
- Измерения: значение WBGT (температура мокрого шарового термометра в помещении / на улице), круглого термометра, влажности, температуры воздуха, температуры влажного термометра, температура точки росы.
- Возможность регулировки настроек сигнализации WBGT, если значение WBGT превышает порог сигнализации, звуковой сигнал будет подаваться вместе с миганием дисплея.
- Используется для контроля и мониторинга физической активности в жарком среде, чтобы ограничить опасность связанную с тепловым поражением.
- Для измерения температуры круглого термометра используется датчик Pt типа.
- Быстрое измерение влажности.
- Прямое измерение теплового излучения с помощью черной латунной шара диаметром 75 мм.
- Встроенный механизм защиты датчика.
- Встроенные функции устройства: SD регистратор данных в режиме реального времени, встроенные часы и календарь, время дискретизации устанавливается от 1 секунды до 3600 секунд.
- Доступен ручной регистратор данных.
- Простое управление устройством. На компьютер не нужно устанавливать дополнительное программное обеспечение. После работы регистратора данных достаточно достать SD-карту и подключить ее к компьютеру для загрузки измеренных значений непосредственно в Excel для дальнейшего анализа данных пользователем.
- Устройство поддерживает SD-карты емкостью от 1 до 16 ГБ.
- ЖК-дисплей с подсветкой зеленого цвета для удобного считывания результатов измерения.
- Возможность выбора автоматического или ручного отключения питания устройства.
- Функции Data Hold (удержание значения на дисплее), запись максимальных и минимальных показателей в памяти устройства с возможностью дальнейшего их просмотра.
- Современная микропроцессорная схема прибора обеспечивает высокую точность и специальные функции устройства.
- Возможность подключения к компьютеру через интерфейсы RS232 / USB.
- Устройство имеет эргономичный дизайн и прочный корпус для работы в сложных условиях.
Технические характеристики термогигрометра-измерителя WBGT LUTRON WBGT-12010SD
|
схема |
специальная однокристальная микропроцессорная схема LSI |
|
дисплей |
ЖК-дисплей: 52 x 38 мм ЖК-дисплей с зеленой подсветкой (можно включить / выключить подсветку) |
|
Измерение |
|
|
Формула WBGT температура влажного шарового термометра |
В помещении / на открытом воздухе и без солнца: WBGT = (0,7 x WB) + (0,3 x TG) На открытом воздухе и при солнечной погоде WBGT = (0,7 x WB) + (0,2 x TG) + (0,1 x TA) |
|
Настройка сигнализации WBGT |
Возможность регулировки настроек сигнализации WBGT, если значение WBGT превышает порог сигнализации, звуковой сигнал будет подаваться вместе с миганием дисплея |
|
регистратор данных время дискретизации диапазон настройки |
автоматический:
ручной
|
|
Ошибка данных |
0,1% от общего количества максимально хранимых данных |
|
Карта памяти |
SD-карты объемом от 1 ГБ до 16 ГБ |
|
расширенные настройки |
|
|
Data Hold |
Содержание значения на дисплее |
|
Просмотр показаний из памяти устройства |
Запись максимальных и минимальных показателей |
|
Время дискретизации дисплея |
Около 1 секунды |
|
вывод данных |
Компьютерный интерфейс RS 232 / USB
|
|
Рабочая температура |
0 50 ° C |
|
Рабочая относительная влажность воздуха |
Менее 85% RH относительной влажности |
|
источник питания |
Щелочная или аккумуляторная батарея 1.5 В (UM3, AA) 6 штук или эквивалентные |
|
Адаптер переменного / постоянного тока 9 В (поставляется опционально) |
|
|
мощность тока |
При обычной работе (без сохранения данных на SD-карту, подсветка ЖК-дисплея выключено): около 5 мА |
|
При регистрации данных на SD-карту, и выключенном Подсветка дисплея: около 25 мА |
|
|
Если включено подсветки дисплея, потребление энергии увеличивается примерно на 11 мА |
|
|
вес устройства |
489 г |
|
Габариты устройства |
177 х 68 х 45 мм |
|
Габариты черной латунной пули |
Круглая, диаметром 75 мм |
Электрические характеристики (23 ± 5 ° С)
|
Температура мокрого шарового термометра (WBGT) |
|||
|
диапазон измерения |
° C |
в помещении |
0 59 ° C |
|
на улице |
0 56 ° C |
||
|
° F |
в помещении |
32138 ° F |
|
|
на улице |
32132 ° F |
||
|
точность измерения в помещении |
° C |
± 1 ° C (15 59 ° C) ± 1.5 ° C (другие значения) |
|
|
° F |
± 1.8 ° F (59 138 ° F) ± 2.7 ° F (другие значения) |
||
|
точность измерения на улице |
° C |
± 1.5 ° C (15 56 ° C) ± 2 ° C (другие значения) |
|
|
° F |
± 2.7 ° F (59 132 ° F) ± 3.6 ° F (другие значения) |
||
Формула WBGT
|
В помещении / на открытом воздухе и без солнца |
WBGT = (0,7 x WB) + (0,3 x TG) |
|
На открытом воздухе и при солнечной погоде |
WBGT = (0,7 x WB) + (0,2 x TG) + (0,1 x TA) |
|
Температура воздуха (TA) |
||
|
диапазон измерения |
° C |
0 50 ° C |
|
° F |
32122 ° F |
|
|
разрешение |
° C |
0.1 ° C |
|
° F |
0.1 ° F |
|
|
точность измерения При температуре 15 40 ° C |
° C |
± 0.8 ° C |
|
° F |
± 1.5 ° F |
|
|
Температура черного шарового термометра (TG) |
||
|
диапазон измерения |
° C |
0 80 ° C |
|
° F |
32176 ° F |
|
|
разрешение |
° C |
0.1 ° C |
|
° F |
0.1 ° F |
|
|
точность измерения При температуре 15 40 ° C |
° C |
± 0.6 ° C |
|
° F |
± 1.1 ° F |
|
|
Влажность |
|
|
диапазон измерения |
5% 95% RH |
|
разрешение |
0.1% RH |
|
точность измерения |
≧ 70% RH: ± (3% от показаний + 1% RH) <70% RH ± 3% RH |
|
Температура точки росы |
||
|
° C |
диапазон измерения |
-25.3 48.9 ° C |
|
разрешение |
0.1 ° C |
|
|
° F |
диапазон измерения |
|
