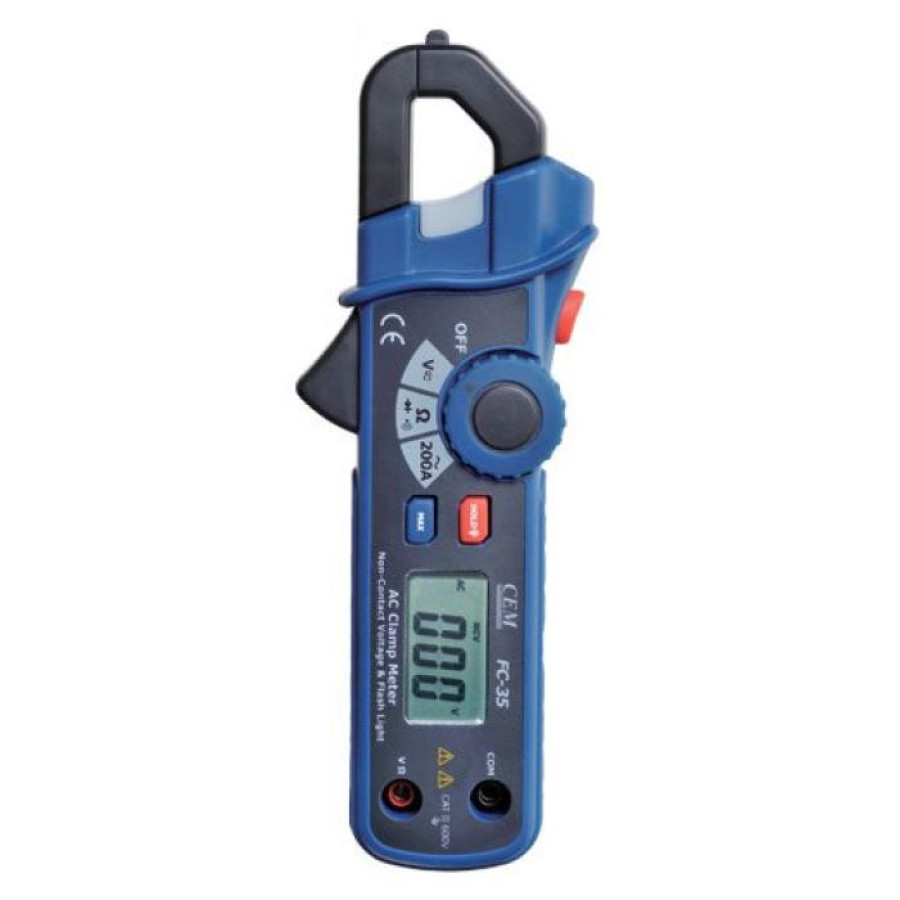

Точечные клещи CEM FC-35 для измерения электрических параметров
При измерении напряжений выше 25 В (переменный ток, действующее значение) и 35 В (постоянный ток) необходимо соблюдать меры предосторожности, поскольку эти напряжения считаются опасными. Бесконтактные методы измерения значительно уменьшают опасность поражения электрическим током.
Точечные клещи CEM FC-35 обеспечивают бесконтактное измерение переменных тока и напряжения.
Области применения:
- ЖКХ, быт
- обслуживание и диагностика энергетического оборудования
- радиоэлектроника и диагностика электрических приборов
Описание конструкции токовых клещей FC-35
- Прорезиненный ударопрочный корпус обеспечивает защиту прибора от различных механических повреждений.
- Прочная, защищенная конструкция позволяет прибору работать в жестких условиях эксплуатации.
- Эргономичный и современный дизайн. Прибор имеет подставку-упор для удобного вертикального расположения.
- Уровень защиты от внешних воздействий обеспечивает возможность использования токовых клещей как внутри помещений, так и в полевых условиях.
- Информация отображается на высококонтрастном жидкокристаллическом дисплее с подсветкой экрана для работы в условиях низкой освещенности.
- Размер охвата около 0,7 дюйма или 18 мм.
Диапазон измерения, погрешности
Точечные клещи CEM FC-35 осуществляют контроль целостности диодов и измеряют следующие электрические параметры:
- переменный ток
- постоянное и переменное напряжение
- сопротивление и контроль на обрыв (с зуммером)
|
Параметр |
Максимальное значение |
Точность (% от показания + ед. мол. разряда) |
|
Переменный ток |
200 А |
±(2,5%+10) |
|
Постоянное напряжение |
200 мВ |
±(0,5%+5) |
|
2 В |
±(1,2%+3) |
|
|
20 В |
||
|
200 В |
||
|
600 В |
±(1,5%+3) |
|
|
Напряжение переменного тока |
2 В |
±(1,5%+3) |
|
20 В |
||
|
200 В |
||
|
600 В |
±(2,0%+4) |
|
|
Сопротивление |
200 Ом |
±(1,0%+4) |
|
2 ком |
±(1,5%+2) |
|
|
20 ком |
||
|
200 ком |
||
|
2 МОм |
±(2,0%+3) |
|
|
20 МОм |
±(3,0%+5) |
Сервисные функции
MAX HOLD – фиксация на экране максимальных значений
HOLD – режим Data Hold – фиксация на экране текущего значения
AUTO – режим «Auto Range» – автоматический выбор диапазона измерений
Подсветка экрана – требуется при плохой освещенности
Автоматическое выключение – примерно через 15 минут бездействия
Индикатор низкого заряда батареи – на экране отображается «ВАТ»
Индикатор перегрузки – на экране отображается «OL»
Технические характеристики токовых клещей CEM FC-35 и допустимые режимы эксплуатации
|
Контроль целостности диодов |
тестовый ток 0,3 мА, постоянное напряжение разомкнутой цепи 1,5 В |
|
Контроль на разрыв |
пороговое значение <120 Ом, тестовый ток <1 мА |
|
Быстродействие |
2 замера в секунду |
|
Входное сопротивление |
7,8 МОм |
|
Частота переменного тока, измеряемого |
50-60 Гц |
|
Частота напряжения переменного тока |
50-400 Гц |
|
Рабочий диапазон температур |
от 14 до 122 °F (от -10 до 50 °С) |
|
Диапазон температур при хранении |
от -14 до 140 °F (от -30 до 60 °С) |
|
Относительная влажность во время работы |
90% (от 0 до 30 ° С); 75% (от 30 до 40 ° С); 45% (от 40 до 50 °С) |
|
Высота над уровнем моря |
при работе: 3000 м, при хранении: 10000 м |
|
Источник питания |
две батареи 1,5 В, типоразмер «ААА» |
|
Габаритные размеры/вес |
164×65×32 мм / 175 г |
Токоизмерительные клещи CEM FC-35 – безопасный и надежный помощник профессиональных электриков.
