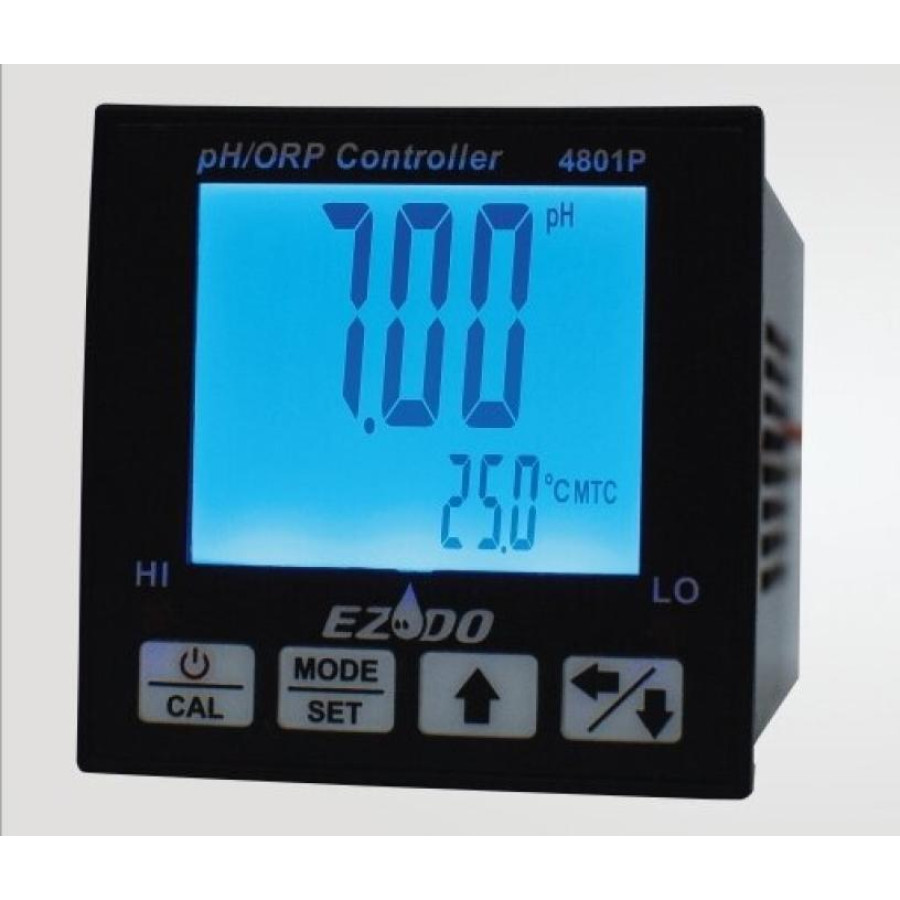

4801P - pH / ОВП контроллер стандартного размера 1/16 DIN для монтажа на панели.
область применения
Контроллер 4801Р применяется: для измерения качества воды, слабых растворов солей, кислот и щелочей, предназначенных для использования в гидропонике, аквариумистике, в системах водоподготовки и очистки воды, в бассейнах и СПА, в нагревательных котлах, научных лабораториях, в пищевой промышленности, ресторанном бизнесе и т.д.
Особенности:
Контроллер имеет стандартный размер 1/16 DIN согласно документу Немецкого института стандартизации (Deutsches Institut für Normung) DIN IEC 61554 (2002-08) «Панельное оборудования. Электрические измерительные приборы. Размеры для монтажа на панели ».
Это делает его пригодным для установки на панели, значительно сокращает затраты на монтаж и наладку, делает удобным для дальнейшего обслуживания.
Использование в электронной «начинке» современного микропроцессора обеспечивает быстрое, надежное и точное измерение.
Легкое и точное калибровки с помощью нажатия всего одной клавиши.
ЖК-дисплей с подсветкой.
Большой четкий шрифт.
Одновременное отображение измеряемого параметра и температуры.
Дополнительно оснащен NEMA-4X покровной линзой для лицевой поверхности, что делает контроллер из коррозионностойкой ABS пластмассы водонепроницаемым.
Индикация выхода измеренного значения за нижнюю HI и верхнюю LO границу.
Наличие двух встроенных реле предельных значений с нормально замкнутыми и нормально разомкнутыми контактами (SPDT contacts), срабатывающие при выходе измеренного значения за нижнюю или верхнюю границу.
Автоматическая компенсация влияния изменения температуры при измерении.
Задняя панель для внешних соединений:
INPUT - разъем для подключения датчика измеряемого параметра;
NTC 30 кОм - контакты для подключения датчика температуры.
Термистор 30 кОм с отрицательным температурным коэффициентом. 9V DC - контакты для подключения внешнего источника питания (верхний «+», нижний «-»);
LO, HI - контакты реле предельных значений для подключения внешних сигнальных или исполнительных устройств.
«С» средний контакт, «NC» разомкнут, «NO» замкнутый в нормальном состоянии.
Технические характеристики
| рН | ООП | температура | заметки | |
| диапазон | -2.00-16.00 pH | -1999-200 mV | 0-110 ° С | |
| -199.9-499.9 mV | ||||
| 500-1999 mV | ||||
| погрешность | ± 0.01 + 1 digit | ± 2 + 1 digit | ± 0.2 + 1 digit | 1 digit - единица младшего разряда |
| разрешение | 0.01 pH | 0.1 / 1 mV | 0.1 ° С | |
| компенсация | АТС: 0-100 ° С | отсутствует | АТС - автоматическая компенсация температуры |
эксплуатационные параметры
- Группы параметров pH: -2.0 до 16.0 pH; OВП: 0 до 2000 mV;
- Компенсация температуры ATC (0-100 ° C) при 30 кОм термисторе NTC;
- Реле предельных значений LO, HI (2 шт.);
- Двухполюсный контакты на 5 A при 115 V постоянного тока;
- Индикаторы состояния реле;
- Светодиоды на передней панели контроллера;
- Источник питания 9 V постоянного тока;
- Группа выреза 1/16-DIN 1.81x1.81 дюйм (46x46 мм);
- Габаритные размеры 4.7x1.77x1.77 дюйм (105x45x45 мм);
Стандартная комплектация
- Контроллер.
- Выносной датчик. 9 V DC / AC (100240 V) внешний источник питания.
- Провод для подключения источника питания.
- Дополнительно: NEMA-4X защитный экран.
