Термопара винтовая EZODO SF014
Конструкция и принцип действия термопар
Конструктивно термопара представляет собой два проводника из разных металлов или сплавов в виде проволоки, имеют плотное, обычно сваренное соединение одних концов и свободные противоположные концы. На свободных концах согласно эффекту Зеебека возникает термо ЭДС величина, которой зависит от материала проволочных электродов и пропорциональна температуре соединенных концов. Величина термо ЭДС и ее зависимость от температуры стандартизированные ГОСТ 8.585-2001 и называется номинальной статической характеристикой преобразования (НСХ). Свободные концы предназначены для присоединения к средствам измерения напряжения.
Термопары могут быть незащищенными или помещенными в защитный корпус. Защитный корпус нужен для предотвращения деградации НСХ при непосредственном контакте с измеряемой средой. Среди всего многообразия типов и конструкций термопар интересна термопара SF014 тайваньской компании, которая является производителем приборов EZODO, хорошо известных во всем мире.
Внешний вид и габаритные размеры

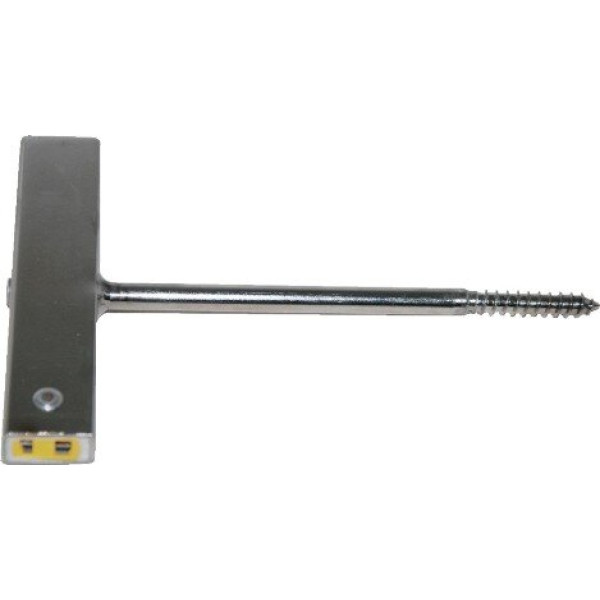

Конструкция термопары SF014 повторяет конструкцию пробочного штопора.
Один конец ее защитного корпуса имеет винтовую нарезку - резьба с шагом 6,55 мм на один оборот.
Другой конец имеет рукоятку, удобную для завинчивания в материал, температуру которого надо измерить.
В торце рукоятки расположена телефона розетка для подключения к электронным приборам.
Розетка имеет так называемый «защита от дурака», что обеспечивает соблюдение полярности при подключении.
Такая конструкция обеспечивает ряд преимуществ по сравнению со стандартными решениями: возможность измерять температуру в глубине материала оперативный монтаж без необходимости предварительной подготовки места установки отсутствие необходимости крепления плотный контакт с исследуемым материалом для увеличения точности измерения и уменьшения термической инерционности наличие рукоятки устраняет необходимость в любом монтажном инструменте.
Технические характеристики Тип НСХ термопары K (ТХА)
Материал электродов сплав хромель - положительный потенциал сплав алюмель - отрицательный потенциал.
Диапазон температур от -40 до 200 °С.
Класс погрешности 0,75.
Особенности
Материал защитного корпуса - нержавеющая сталь SUS 304 по японскому стандарту JIS G-4303, что по составу соответствует стали коррозионностойкой жаропрочной 08Х18Н10.
Такая сталь применяется при производстве оборудования для химических, пищевых и предприятий общественного питания, оборудование для производства, хранения и транспортировки молока, пива, вина и других напитков, а также химических реактивов. Для кухонных и столовых изделий.
В комплект поставки входит удлинитель - провод длиной 2 метра с двумя кабельными разъемами.
Двухполюсный полярный ножевой разъем для подключения к розетке на рукоятке термопары SF 014 и коаксиальный для соединения с электронным блоком измерения.
Винтовая термопара SF014 уникальная по своей конструкции.
Область ее применения очень обширна.
