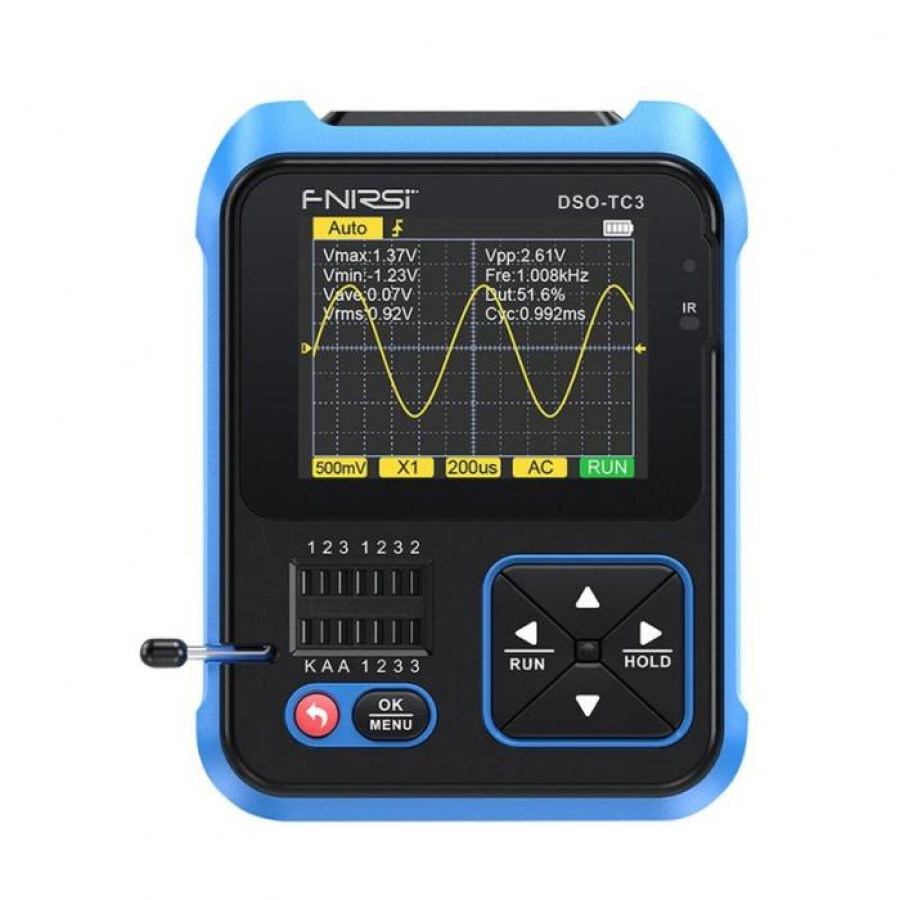

3в1 FNIRSI DSO-TC3 (осциллограф + тестер компонентов + генератор сигналов)

FNIRSI DSO-TC3 — это компактное универсальное устройство, объединяющее функции цифрового осциллографа, измеряющее сигналы напряжением до 400 В, с полной функцией запуска (автоматическое, одинарное, обычное) и полосой пропускания 500 кГц и частотой дискретизации 10 МВб/с; тестера электронных компонентов, позволяющий проверять проводимость электрической цепи, измерять напряжение, температуру и влажность и выполнять декодирование инфракрасного излучения, а также встроенного генератора сигналов ШИМ с амплитудой 3,3 В, способного генерировать 6 форм сигналов. Благодаря небольшому размеру, легкому весу и портативности FNIRSI DSO-TC3 является первоклассным инструментом отладки в полевых условиях.

Особенности

• Прибор 3-в-1 совмещает функции цифрового осциллографа, тестера электронных компонентов и генератора сигналов ШИМ;
• Осциллограф имеет частоту дискретизации в реальном времени 10 Мвыб/с и полосу пропускания 500 кГц;
• Благодаря полной функции запуска (одинарный, обычный, автоматический) FNIRSI DSO-TC3 можно использовать как для периодических аналоговых сигналов, так и для периодических цифровых сигналов;
• Измерение сигнала напряжения до ±400 В;
• Благодаря эффективному автоматическому режиму, активируемому нажатием одной кнопки, измеряемые формы сигналов могут отображаться без сложных настроек;
• В режиме генератора сигналов FNIRSI DSO-TC3 может генерировать 6 видов сигналов: синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, постоянного тока;
• Автоматическое обнаружение и измерение различных транзисторов, включая NPN, N-канальные и P-канальные полевые транзисторы, переходные полевые транзисторы, диоды, двойные диоды, тиристоры и т.д., а также резисторы, катушки индуктивности, конденсаторы, полевые транзисторы;
• Автоматическое определение полярности выводов;
• Автоматическое сканирование кодов инфракрасных протоколов, проверка проводимости цепи, измерение входного напряжения 0-40 В, выход ШИМ, измерение диодов 0-32 В, измерение температуры и влажности.

Технические характеристики

Комплектация

• FNIRSI DSO-TC3 - 1 шт.
• Щуп для тестирования компонентов – 3 шт.
• Щуп с разъемом MCX с зажимами типа крокодил – 1 шт.
• Кабель питания Type-C - 1 шт.
• Упаковочная коробка – 1 шт.
• Инструкция пользователя - 1 шт.
