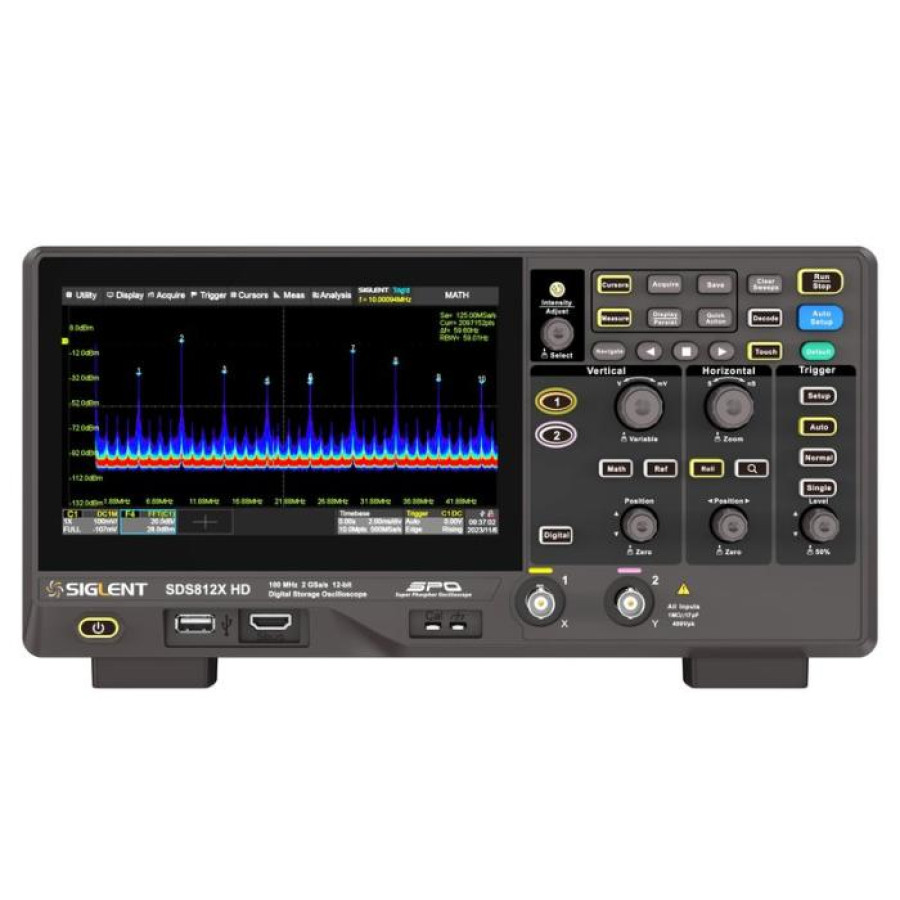

Осциллограф SIGLENT SDS812X HD
SIGLENT SDS812X HD – это цифровой двухканальный осциллограф с высоким разрешением, оснащенный 12-разрядным аналого-цифровым преобразователем с частотой дискретизации 2 Гвиб/с и превосходной производительностью по уровню шума. Он имеет полосу пропускания 100 МГц и наибольшую глубину памяти 50 МБ.
Устройство использует технологию SPO от SIGLENT с максимальной скоростью захвата осциллограмм до 80 000 осц/с (в обычном режиме до 500 000 осц/с в режиме сегментированной выборки), функцией 256-уровневой градации интенсивности осциллограмм и температурным градиентом. Также осциллограф оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем дрожания. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине.
Инструменты записи истории сигналов, функции поиска и навигации, теста по маске, построения диаграмм Боде, анализа мощности позволяют захватывать, хранить и анализировать расширенные записи сигналов. Среди других особенностей SDS812X HD – широкий набор измерительных и математических функций, генератор сигналов произвольной формы 25 МГц (опция), а также последовательное декодирование.
Емкостный сенсорный экран с диагональю 7 дюймов поддерживает мультитач-жесты и удобен дизайн пользовательского интерфейса, что значительно повышает эффективность работы. Он также поддерживает управление мышью и удаленное веб-управление через LAN.
Особенности
- 12-разрядное высокое разрешение
- 12-битные аналого-цифровые преобразователи с частотой дискретизации до 2 Гиб/с
- 2 аналоговых канала, полоса пропускания до 100 МГц
- SPO-технология
- Скорость захвата осциллограмм: до 80 000 осц/с (стандартный режим) и 500 000 осц/с (режим сегментированной выборки)
- Поддержка 256 уровней градации интенсивности осциллограммы, температурный градиент
- Глубина памяти до 50 млн. точек
- Цифровая система запуска
- Интеллектуальный запуск: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (поддержка HDTV), Qualified, Nth edge, Delay, Setup/Hold time
- Запуск и декодер последовательной шины, поддержка протоколов I2C, SPI, UART, CAN, LIN
- Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 80 000) в соответствии с условиями запуска, заданными пользователем (с очень коротким периодом простоя между сегментами)
- Функция записи осциллограмм в историю (макс. длина записи осциллограмм – 80 тыс кадров)
- Автоматические измерения более 50 параметров, поддержка статистики с гистограммой, треком, трендом, измерением стробирования и измерениями по математическим, историческим и опорным значениям
- 4 математические трассы (FFT до 2 МБ, сложение, вычитание, умножение, деление, интегрирование, дифференцирование, вычисление квадратного корня и т.п.), поддержка редактора формул
- Множество функций анализа данных (поиск, навигация, счетчик, диаграмма Боде и анализ мощности)
- Высокоскоростная аппаратная функция проверки масок с инструментом Mask Editor для создания пользовательских масок
- 16 цифровых каналов (опционально)
- Генератор сигналов 25 МГц (опционально)
- Емкостный сенсорный 7-дюймовый TFT-дисплей с разрешением 1024×600 (поддерживает мультитач-жесты)
- Широкий выбор интерфейсов: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
- Встроенный вебсервер поддерживает дистанционное управление через порт LAN с помощью веббраузера
- Поддержка команд дистанционного управления SCPI
- Поддержка беспроводной мыши и клавиатуры
Технические характеристики
| Модель | SDS804X HD SDS802X HD |
SDS814X HD SDS812X HD |
SDS824X HD SDS822X HD |
| Аналоговые каналы | 4 (модели: SDS804X HD, SDS814X HD, SDS824X HD), 2 (модели: SDS802X HD, SDS812X HD, SDS822X HD) |
||
| Полоса пропускания | 70 МГц | 100 МГц | 200 МГц |
| Вертикальное разрешение | 12 бит | ||
| Частота дискретизации (макс.) | Одноканальный режим: 2 Гвыб/с, Двухканальный режим: 1 Гвыб/с, Четырехканальный режим: 500 Мвыб/с |
||
| Глубина памяти (макс.) |
Одноканальный режим: 50 МБ/канал, Двухканальный режим: 25 МБ/канал, Четырехканальный режим: 10 МБ/канал |
Одноканальный режим: 100 МБ/канал, Двухканальный режим: 50 МБ/канал, Четырехканальный режим: 25 МБ/канал |
|
| Скорость захвата осциллограмм (Макс.) |
Стандартный режим: 80000 осц/с; Режим сегментированной выборки: 500 000 осц/с |
Стандартный режим: 120000 осц/с; Режим сегментированной выборки: 500 000 осц/с |
|
| Тип запуска | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial | ||
| Серийный запуск и декодирование (стандарт) | I 2 C, SPI, UART, CAN, LIN | ||
| Измерение | 50+ параметров, поддержка статистики, гистограммы, тренда и трека | ||
| Математические функции | 4 трассы 2 Mpts FFT, Filter, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, поддержка редактора формул |
||
| Анализ данных | Поиск, навигация, история, тест маски, счетчик, диаграмма Боде и анализ мощности | ||
| Цифровой канал (опционально) | 16-канальный; максимальная частота дискретизации до 1 Гб/с; длина записи до 10 Мб | ||
| Модуль USB AWG (опционально) | Один канал, 25 МГц, частота дискретизации 125 МГц, длина волны 16 кБ, изолированный выход | ||
| Интерфейсы | Хост USB 2.0×2, устройство USB 2.0, LAN 10/100 M, Дополнительный выход (TRIG OUT, PASS/FAIL), SBUS (SIGLENT MSO) |
||
| Щуп (стандартный) | Пассивный щуп PB470 для каждого канала | Пассивный щуп PP510 для каждого канала | Пассивный щуп PP215 для каждого канала |
| Дисплей | 7" емкостной сенсорный TFT-РК (1024×600) | ||
| Входное напряжение и частота | 100~240 В (среднеквадратическое значение), 50/60 Гц | ||
| Потребляемая мощность | 80 Вт макс., 40 Вт стандарт, 4 Вт стандарт в режиме ожидания | ||
| Габариты | Длина × Высота × Ширина = 312 мм × 151 мм × 132,6 мм (с ручками и опорными ножками) |
||
| Вес | вес нетто 2,6 кг, вес брутто 3,8 кг | ||
Кратко:
| Количество каналов | двухканальный |
| Полоса пропускания | 100 МГц |
| Тип | настольный |
| Частота дискретизации | 2 Гвиб/с |
| Объем памяти | 50 МБ |
| Диагональ экрана | 7,0" LCD-дисплей |
Комплектация
- Цифровой осциллограф SIGLENT SDS812X HD - 1 шт.
- USB-кабель – 1 шт.
- Краткая инструкция – 1 шт.
- Пассивный щуп – 2 шт.
- Сертификат калибровки – 1 шт.
- Кабель питания – 1 шт.
