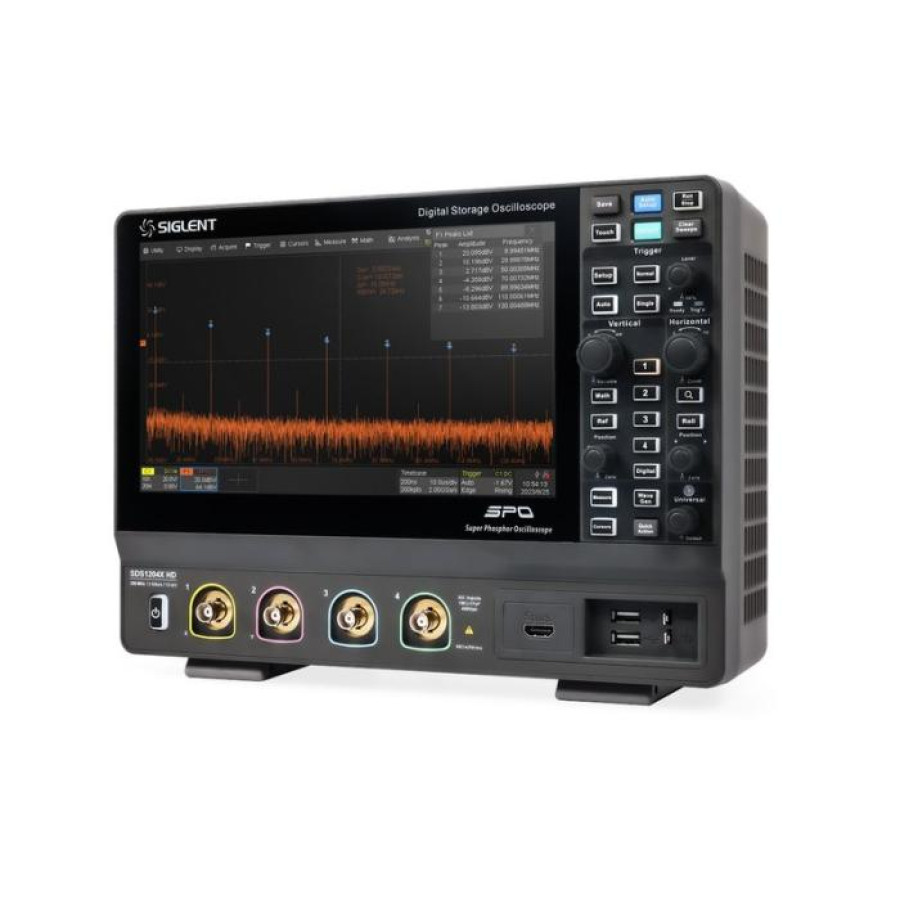

Осциллограф SIGLENT SDS1204X HD цифровой

Есть в наличии
0
Код Товара: pr-917688
98607.90грн
Нашли дешевле ?
Краткое описание
SIGLENT SDS1204X HD – это цифровой четырехканальный осциллограф с высоким разрешением, оснащенный 12-разрядным аналого-цифровым преобразователем с частотой дискретизации 2 Гвиб/с и внешним интерфейсом с минимальным... Читать далее...

SIGLENT SDS1204X HD – это цифровой четырехканальный осциллограф с высоким разрешением, оснащенный 12-разрядным аналого-цифровым преобразователем с частотой дискретизации 2 Гвиб/с и внешним интерфейсом с минимальным уровнем шума 70 мкВ. Он имеет полосу пропускания 200 МГц и наибольшую глубину памяти 100 МБ.

Устройство использует технологию SPO от SIGLENT с максимальной скоростью захвата осциллограмм до 120 000 осц/с (в обычном режиме, до 500 000 осц/с в режиме сегментированной выборки), функцией 256-уровневой градации интенсивности осциллограмм и температурным градиентом. Также осциллограф оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем дрожания. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине.

Инструменты записи истории сигналов, функции поиска и навигации, теста по маске, построения диаграмм Боде, анализа мощности позволяют захватывать, хранить и анализировать расширенные записи сигналов. Среди других особенностей SDS824X HD – широкий набор измерительных и математических функций, генератор сигналов произвольной формы 25 МГц (опция), а также последовательное декодирование.

Емкостный сенсорный экран с диагональю 10,1 дюйма поддерживает мультитач-жесты и удобен дизайн пользовательского интерфейса, что значительно повышает эффективность работы. Он также поддерживает управление мышью и удаленное веб-управление через LAN.

Аппаратно-ускоренный БПФ поддерживает работу с объемом данных до 2 Мт. Это обеспечивает высокое частотное разрешение при быстрой скорости обновления. Функция БПФ также поддерживает различные оконные функции, что позволяет адаптироваться к разным требованиям измерения спектра. Три режима (Нормальный, Усреднение и Максимальное удержание) удовлетворяют разным потребностям при наблюдении за спектром мощности. Поддерживаются автоматическое обнаружение пиков и маркеров.

Устройство способно управлять USB AWG-модулем или независимым генератором сигналов SIGLENT SDG, сканировать амплитудно-фазовую характеристику устройства и изображать данные в виде диаграммы Боде. Также доступен режим Vari-level для точного измерения коэффициента подавления пульсаций питания (PSRR).

Особенности

  • 12-разрядное высокое разрешение:
    • 12-битные аналого-цифровые преобразователи с частотой дискретизации до 2 Гиб/с
    • внешний интерфейс с минимальным уровнем шума 70 мкВ (среднеквадратическое значение) при полосе пропускания 200 МГц
    • 4 аналоговых канала, полоса пропускания до 200 МГц
  • SPO-технология:
    • Скорость захвата осциллограмм: до 120 000 осц/с (стандартный режим) и 500 000 осц/с (режим сегментированной выборки)
    • Поддержка 256 уровней градации интенсивности осциллограммы, температурный градиент
    • Глубина памяти до 100 млн. точек
    • Цифровая система запуска
  • Интеллектуальный запуск: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (поддержка HDTV), Qualified, Nth edge, Delay, Setup/Hold time
  • Запуск и декодирование последовательной шины, поддержка протоколов I 2 C, SPI, UART, CAN, LIN, CAN FD (только декодирование), FlexRay (только декодирование)
  • Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 80 000) в соответствии с условиями запуска, заданными пользователем (с очень коротким периодом простоя между сегментами)
  • Функция записи осциллограмм в историю (макс. длина записи осциллограмм – 80 тыс кадров)
  • Более 50 типов автоматических измерений, поддержка подсчета статистики с гистограммой, трека, тренда, логических операций, математических операций, истории, относительных измерений
  • 4 индикации математических операций (БПФ 2 млн точек, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т.п.), поддержка редактора формул
  • Многие функции анализа данных: поиск, навигация, счетчик, график Боде, анализ мощности
  • Высокоскоростная аппаратная функция проверки масок с инструментом Mask Editor для создания пользовательских масок
  • 16 цифровых каналов (опция)
  • Генератор сигналов 25 МГц (опция)
  • Емкостный сенсорный 10,1-дюймовый TFT ЖК-дисплей с разрешением 1024×600 (поддерживает мультитач-жесты)
  • Широкий выбор интерфейсов: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
  • Встроенный вебсервер поддерживает дистанционное управление через порт LAN с помощью веббраузера
  • Поддержка команд дистанционного управления SCPI
  • Поддержка беспроводной мыши и клавиатуры

Технические характеристики

Аналоговые каналы 4 канала
Полоса пропускания 200 МГц
Вертикальное разрешение 12 бит
Частота дискретизации (макс.) один канал: 2 Гвыб/с, два канала: 1 Гвиб/с, четыре канала: 500 Мвыб/с
Глубина памяти (макс.) один канал: 100 МБ/канал, два канала: 50 МБ/канал, четыре канала: 25 МБ/канал
Скорость захвата осциллограмм
(макс.)
стандартный режим: 120000 осц/с;
режим сегментированной выборки: 500 000 осц/с
Тип запуска Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial
Серийный запуск и декодирование (стандарт) I2C, SPI, UART, CAN, LIN CANFD, FlexRay
Измерение 50+ параметров, поддержка статистики, гистограммы, тренда и трека
Математические функции 4 трассы
2 Mpts FFT, Filter, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, поддержка редактора формул
Анализ данных поиск, навигация, история, тест маски, счетчик, диаграмма Боде и анализ мощности
Цифровой канал (опционально) 16-канальный; максимальная частота дискретизации до 1 Гб/с; длина записи до 10 Мб
Модуль USB AWG (опционально) один канал, 25 МГц, частота дискретизации 125 МГц, длина волны 16 кБ, изолированный выход
Интерфейсы хост USB 2.0×2, устройство USB 2.0, LAN 10/100 M,
дополнительный выход (TRIG OUT, PASS/FAIL), SBUS (SIGLENT MSO)
Щуп (стандартный) пассивный щуп PP215 для каждого канала
Дисплей 10.1" TFT ЖК с емкостным сенсорным экраном (1024×600)

Комплектация

  • Цифровой осциллограф SIGLENT SDS1204X HD - 1 шт.
  • USB-кабель – 1 шт.
  • Пассивный щуп (200 МГц) PP215 - 4 шт.
  • Кабель питания – 1 шт.
  • Краткое руководство - 1 шт.
  • Сертификат калибровки – 1 шт.
