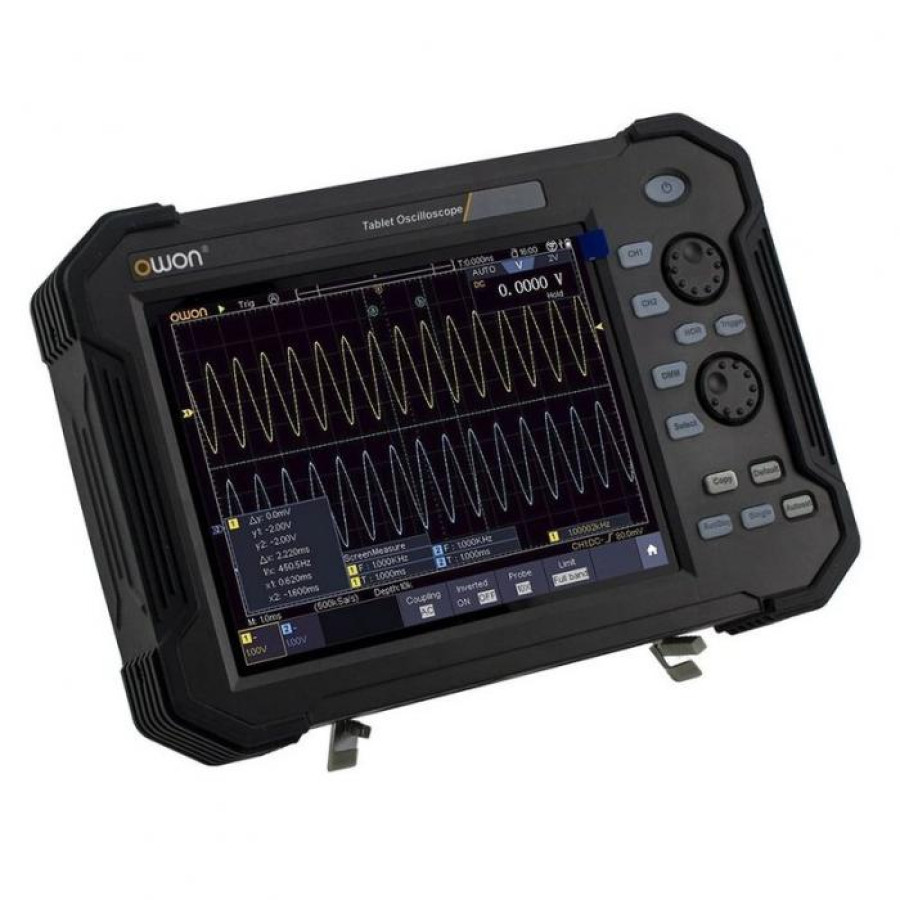

Цифровой осциллограф OWON TAO3102
Популярный
Код Товара: pr-901459
28641.90грн
Нашли дешевле ?
Краткое описание
OWON TAO3102 – это двухканальный цифровой осциллограф в виде планшета с пропускной способностью 100 МГц, частотой дискретизации 1 Гиб/с, объемом памяти 40 Мб, оснащенный большим цветным сенсорным 8-дюймовым ЖК-дисп...
Читать далее...
OWON TAO3102 – это двухканальный цифровой осциллограф в виде планшета с пропускной способностью 100 МГц, частотой дискретизации 1 Гиб/с, объемом памяти 40 Мб, оснащенный большим цветным сенсорным 8-дюймовым ЖК-дисплеем с разрешением 800×. Осциллограф имеет встроенный частотомер и цифровой мультиметр с автоматическим выбором диапазона, который измеряет напряжение, ток, сопротивление, а также проверяет диоды.
Особенности
- Двухканальный осциллограф + мультиметр
- Полоса пропускания: 100 МГц; частота дискретизации: 1 Гвыб/с
- Произведен на базе 8-битного АЦП.
- Длина записи: 40 МБ, скорость захвата осциллограмм: 45000 осц/с
- Низкий уровень шума фона.
- 8-дюймовый мультисенсорный ЖК-дисплей с высоким разрешением 800 × 600
- Интуитивно понятный интерфейс
- Поддержка SCPI и LabVIEW
- Декодирование: I2C, SPI, RS232 и CAN (опционально)
- Интерфейсы: USB-host, USB-device, USB-порт для PictBridge, LAN
Технические характеристики
| Осциллограф | |
|---|---|
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 Гвыб/с |
| Вертикальное разрешение (A/D) | 8 бит |
| Длина записи | 40 МБ |
| Скорость захвата осциллограмм | 45000 осциллограмм/с |
| Горизонтальная развертка | 1 нс/под – 1000 с/под, шаг 1 – 2 – 5 |
| Каналы | 2 |
| Дисплей | цветной 8-дюймовый ЖК, 800×600 пикселей, мультисенсорный |
| Входной импеданс | 1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ |
| Максимальное входное напряжение | 1 МОм ≤ 300 В среднекв. |
| Точность усиления постоянного тока | ±3% |
| Коэффициент распределения | 0.001X – 1000X, шаг 1 – 2 – 5 |
| Частота дискретизации/погрешность времени реле | ±2.5 ч./млн. |
| Режимы входа | DC, AC, GND |
| Вертикальная чувствительность | 1 мВ/под – 10 В/под (на входе) |
| Типы запуска | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logics, I2C, SPI, RS232 и CAN (опционально) |
| Декодирование шины (опция) | I 2 C, SPI, RS232, CAN |
| Режимы запуска | Авто, нормальный, единичный |
| Автоматические измерения | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width , -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
| Математические функции | ＋, －, ×, ÷, FFT, FFTrms, интегрирование, дифференцировка, корень квадратный, фильтры (нижних и высоких частот, режекторный и полосовой) |
| Хранение осциллограмм | 100 форм сигналов |
| Интерфейсы | USB-host, USB-device, USB-порт для PictBridge, LAN |
| Частотомер | есть |
| Батарея | 7,4 В, 8000 мАч, 5 часов работы |
| Габариты | 270 мм × 191 мм × 48 мм |
| Вес | около 1,7 кг |
| Встроенный мультиметр | |
| Дисплей | 4 ½ разрядов |
| Напряжение | мВ: 20,000 мВ – 200,00 мВ DCV: 2,0000–1000,0 В ACV: 2,0000–750,0 В |
| ток | ACD: 10,00 А ACA: 10,00 А |
| Сопротивление | 200,00 Ом – 100,00 МОм |
| Тестирование диодов | есть |
| Автоматический выбор диапазона | есть |
Комплектация
- Цифровой осциллограф OWON TAO3102 - 1 шт.
- Щупы осциллографические (1:1/1:10) - 2 шт.
- Кабель питания – 1 шт.
- Токовой модуль – 1 шт.
- Щупы к мультиметру - 1 к-т
- USB-кабель – 1 шт.
- Штатив – 1 шт.
- Адаптер BNC - 1 шт.
- CD-диск - 1 шт.
- Руководство пользователя – 1 шт.
