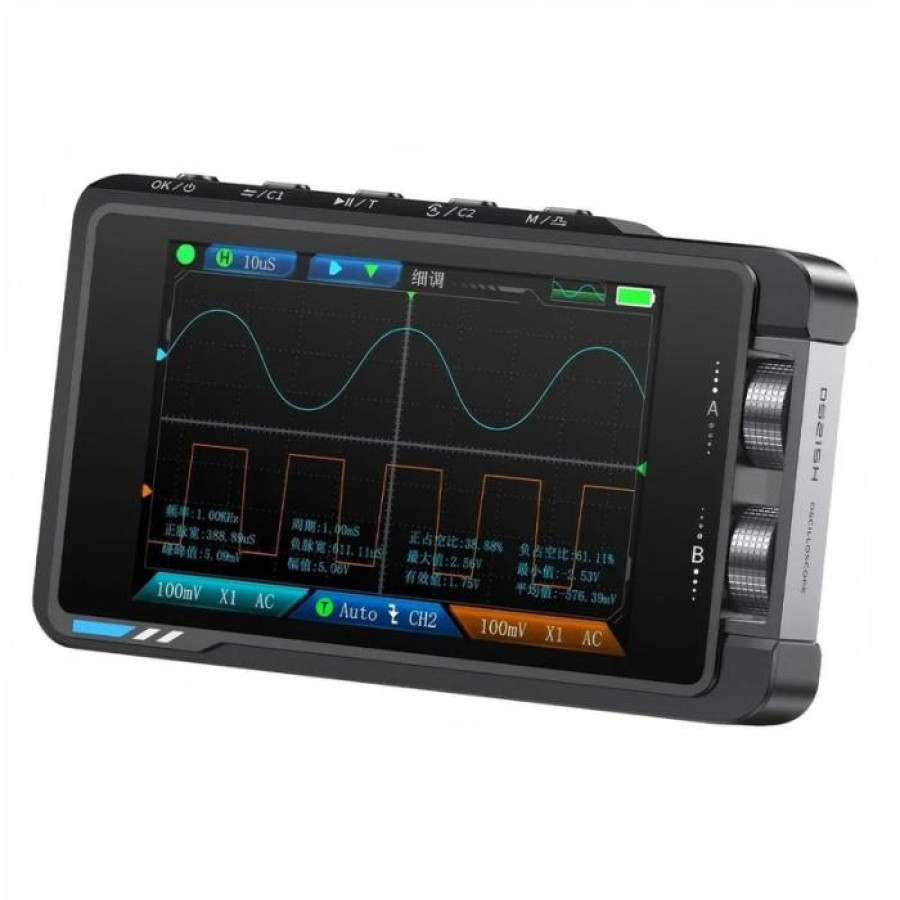

Осциллограф FNIRSI DS215H с генератором сигналов
FNIRSI DS215H – это многофункциональный осциллограф, объединяющий два инструмента в одном корпусе: двухканальный измерительный модуль и встроенный генератор сигналов. Он создан для специалистов по обслуживанию электроники, разработчиков и инженеров, которым важно точность, автономность и удобство в использовании.
Устройство обеспечивает подробную визуализацию сигналов на 3,5-дюймовом IPS-дисплее с разрешением 480×320. Частота дискретизации достигает 250 Мвыб/с, что позволяет улавливать до 30 000 осциллограмм в секунду. Благодаря глубине памяти в 4 МБ и поддержке высокого входного напряжения до ±400В устройство надежно работает даже при сложных условиях.
Особенности
- Высокая точность благодаря частоте дискретизации до 250 МВб/с и аналоговой полосе пропускания 50 МГц
- Поддерживает измерение пикового напряжения до ±400 В, обеспечивая надежную и безопасную работу при сложных условиях.
- Хранение и просмотр снимков экрана для удобного и эффективного анализа данных
- Генератор сигналов поддерживает 13 форм сигналов с диапазоном частот от 0 до 50 кГц, с регулируемым шагом 1 Гц (выходные параметры, в частности частоту, амплитуду и коэффициент заполнения можно настроить вручную)
- Оснащен 3,5-дюймовым дисплеем (разрешение 480×320)
- Компактная и легкая конструкция для работы на выезде
- Питание от литиевого аккумулятора емкостью 1500 мАч обеспечивает до 4 часов непрерывной работы.
Технические характеристики
| Осциллограф | |
|---|---|
| Каналы | 2 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации в реальном времени | 250 Мвыб/с |
| Память | 14 МБ |
| Диапазон временной развертки | 20 нс/под – 20 с/под |
| Вертикальная чувствительность | 10 мВ/под - 10 В/под |
| Вертикальное разрешение | 8 бит |
| Входное сопротивление | 1 МОм |
| Режим изображения формы сигналов | прокрутка |
| Типы измерений | цикл, частота, пик-пик, макс., мин., средн., RMS, ампер, рабочий цикл, ширина импульса |
| Коэффициент угасания щупа | 1x/10x |
| Режимы входа | AC/DC |
| Тип триггера | восходящий/нисходящий фронт |
| Пиковое напряжение | ±400 В |
| Диапазон уровня триггера | 8 сеток (положительных и отрицательных) |
| Режим триггера | авто / нормальный / одинарный |
| Генератор сигналов | |
| Типы сигналов | сине, rectangular, sawtooth, polo, full, step, anti step, noise, exponential rise, exponential drop, DC signal, multi tone, sink pulse, Lorentz |
| Частота | 0-50 кГц |
| Прочность прямоугольного сигнала | 0-100% |
| Амплитуда сигнала | 0,1 В-3,0 В |
| Общие характеристики | |
| Дисплей | 3,5-дюймовый цветной IPS-дисплей высокой четкости |
| Подсветка | регулируется |
| Интерфейс зарядки | Type-C (5 В/1 А) |
| Аккумулятор | 1500 мАч |
| Языки | 中文, English, Deutsch, Português, 일본어, Español, 한국인, Pyccкий |
| Габариты | ≈66 мм × 110 мм × 19,5 мм |
| Вес | ≈138 г |
Дополнительная информация:
| Количество каналов | двухканальный |
| Полоса пропускания | 50 МГц |
| Тип | портативный со встроенным генератором |
| Частота дискретизации | 250 МВыб/с |
| Объем памяти | 14 МБ |
| Диагональ экрана | 3,5" ЖК-дисплей |
Комплектация
- Цифровой осциллограф FNIRSI DS215H - 1 шт.
- Щуп P6100 (1X/10X) - 1 шт.
- Зажим типа "крокодил" - 1 шт.
- Кабель USB Type-C – 1 шт.
- Переходник для щупа – 1 шт.
- Руководство пользователя - 1 шт.
- Фирменная упаковка – 1 шт.
