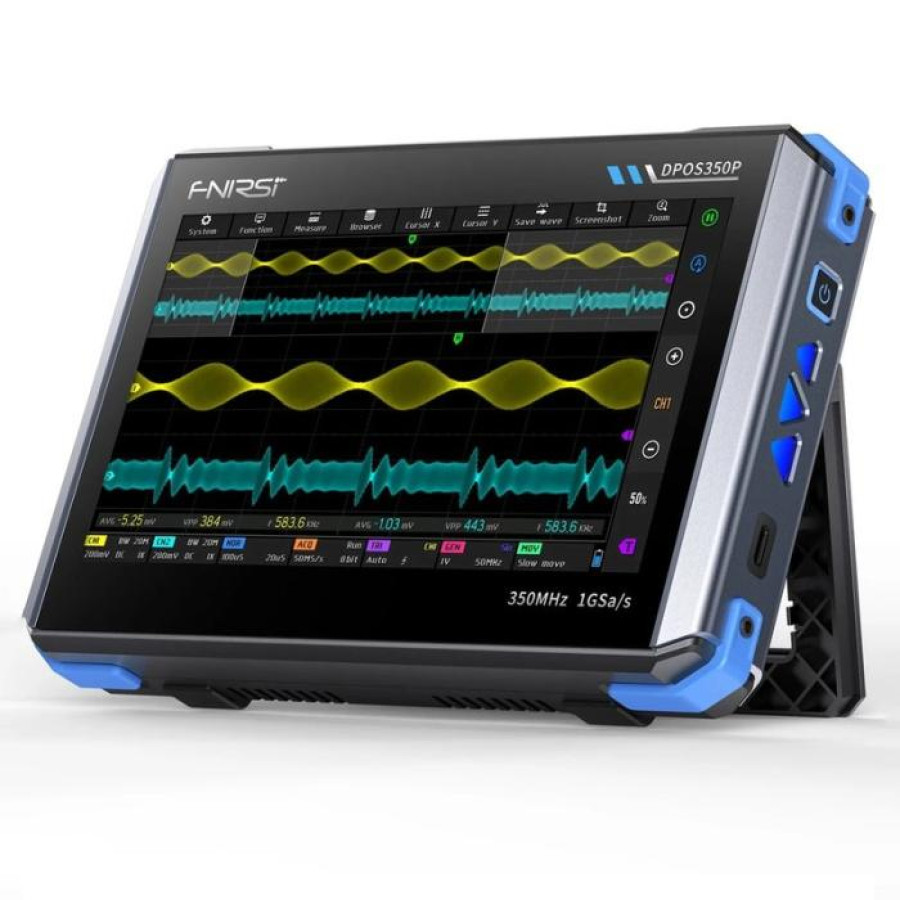

Осциллограф FNIRSI DPOS350P с функцией генератора сигналов на 50 МГц, анализатору спектра от 200 кГц до 350 МГц и анализатору АЧХ на 50 МГц
Код Товара: pr-926175
15594.00грн
Нашли дешевле ?
Краткое описание
FNIRSI DPOS350P – это высокопроизводительный многофункциональный универсальный осциллограф, подходящий для широкого спектра промышленных и исследовательских задач. Благодаря мощной интегрированной конструкции, высо...
Читать далее...
FNIRSI DPOS350P – это высокопроизводительный многофункциональный универсальный осциллограф, подходящий для широкого спектра промышленных и исследовательских задач. Благодаря мощной интегрированной конструкции, высокой частоте дискретизации и широкой полосе пропускания, он способен точно анализировать сложные сигналы, обеспечивать четкое отображение формы сигнала и интеллектуальный триггер. Встроенный дисплей с высоким разрешением, сенсорное управление, интеллектуальная триггерная система и несколько режимов измерения делают его точным и надежным инструментом для тестирования и анализа в лабораториях, производственных линиях и сервисных центрах.
Особенности
- Объединяет осциллограф на 350 МГц, генератор сигналов на 50 МГц, анализатор спектра от 200 кГц до 350 МГц и анализатор АЧХ на 50 МГц
- Точно захватывает и отображает сигналы с редкими аномалиями благодаря реальной частоте дискретизации 1 Гб/с, аналоговой полосе пропускания 350 МГц (в одноканальном режиме) и сверхвысокой частоте обновления 50 000 осц/с
- 7-дюймовый IPS-сенсорный дисплей с разрешением 1024×600 обеспечивает четкое отображение форм сигнала и поддерживает переключение режимов градаций серой и цветовой температуры, что упрощает эксплуатацию в различных условиях тестирования.
- Встроенный генератор сигналов 50 МГц поддерживает 14 стандартных форм сигналов и функцию настройки пользовательских форм, а анализатор спектра охватывает диапазон частот от 200 кГц до 350 МГц, что идеально подходит для тестирования электромагнитных помех, радиочастот и высокочастотных сигналов
- Стабильную работу обеспечивают защиту до 400 В, а также технология быстрой зарядки QC18W, позволяющая полностью зарядить прибор за 2 часа.
- Поддерживает хранение до 500 форм сигналов и 90 изображений, а также экспорт данных через USB для анализа и создания отчетов
Технические характеристики
| Характеристики осциллографа | |
|---|---|
| Аналоговые каналы | 2 |
| Аналоговая полоса пропускания | 350 МГц |
| Время нарастания | 1 нс |
| Макс. частота дискретизации | 1 Гвыб/с |
| Глубина памяти | 60 кБ |
| Входное сопротивление | 1 МОм/14 пФ |
| Диапазон временной развертки | 5 нс ~ 50 с |
| Прокрутка развертки | 50 мс ~ 50 с |
| Вертикальная чувствительность | 2 мВ ~ 20 В (1X) |
| Вертикальный диапазон | 16 мВ ~ 160 В (1X) |
| Точность по постоянному току | ±2% |
| Точность по времени | ±0,01% |
| Режим входа | DC/AC |
| Угасание щупа | 1X/10X/100X |
| Ограничение полосы пропускания | 150 M/20 M |
| Режим высокого разрешения | 8 бит ~ 16 бит |
| Измеряемые параметры | 12 видов |
| Курсорные измерения | время, период, частота, уровень, напряжение |
| Тип триггера | цифровой |
| Канал триггера | CH1/CH2 |
| Режимы триггера | авто / одинарный / нормальный |
| Фронт триггера | восходящий/нисходящий |
| Подавление триггера | L1 ~ L3 |
| Уровень триггера | вручную / авто 10% ~ 90% |
| Хранение скриншотов | 90 изображений |
| Хранение форм сигналов | 500 групп |
| Фоновая сетка | показана/скрыта |
| Перемещение формы волны | грубая/точная настройка |
| Защита от перенапряжения | выдерживает до 400 В |
| Яркость волны | регулируется |
| Простое отражение БПФ | поддерживается |
| Цифровая флуоресценция | поддерживается |
| Режим цветовой температуры | поддерживается |
| Режим XY | поддерживается |
| Масштабируемая развертка (ZOOM) | поддерживается |
| Автонастройка одной кнопкой | поддерживается |
| Сброс одной кнопкой | поддерживается |
| Браузер данных | поддерживается |
| Характеристики генератора сигналов | |
| Типы форм сигналов |
14 стандартных + пользовательские |
| Частота | 0 ~ 50 МГц (только синус, другие формы до 10 МГц/5 МГц/3 МГц) |
| Амплитуда | 0 ~ 5 В пик-пик |
| Смещение | -2,5 В ~ +2,5 В |
| Прочность | 0,1% ~ 99,9% |
| Разрешение по частоте | 1 Гц |
| Разрешение по амплитуде | 1 мВ |
| Разрешение по смещению | 1 мВ |
| Разрешение по прогальности | 0,1% |
| Пользовательские формы сигналов | 500 групп |
| Характеристики анализатора АЧХ | |
| Частота инициирующего сигнала | 100 Гц ~ 50 МГц |
| Амплитуда сигнала, инициирующего | 0 ~ 5 В пик-пик |
| Смещение инициирующего сигнала | -2,5 В ~ +2,5 В |
| Количество точек частоты | 20 ~ 500 |
| Курсорные измерения | частота / усиление / фаза |
| Режим работы | одноразовый/циклический |
| Калибровка системы | поддерживается |
| Характеристики анализатора спектра | |
| Метод преобразования | БПФ |
| Длина БПФ | 4K ~ 32K |
| Диапазон частот | 200 кГц ~ 350 МГц |
| Диапазон уровней | -60 дБмВ ~ +260 дБмВ |
| Курсорные измерения | частота/амплитуда |
| Маркерный параметр | максимальная энергетическая гармоника |
| Каскадная диаграмма | поддерживается |
| Каскадная 3D-диаграмма | поддерживается |
| Автонастройка | поддерживается |
| Калибровка системы | поддерживается |
| Общие характеристики | |
| Конфигурация при включении | 5 предустановок |
| Языки | китайский / английский / русский / португальский |
| Дисплей | 7 дюймов, 1024 × 600 пикселей, IPS, полный угол обзора, сенсорный емкостной |
| Интерфейс расширения | USB-порт для передачи данных |
| Автоматическое выключение | 15 мин ~ 1 час/выкл. |
| Температура хранения | -20 ~ 60℃ |
| Требования к зарядке | QC18W, 12 В/1,5 А (Type-C) |
| Аккумулятор | 3,7 В, 8000 мАч, литиевый |
| Время автономной работы | около 3 часов |
| Время зарядки | включен ≈ 5 часов |
| Мощность | 10 Вт |
| Охлаждение | воздушное |
| Габариты | 190 мм × 128 мм × 37 мм |
| Обновление прошивки | поддержка .iso обновлений |
Дополнительная информация:
| Количество каналов | двухканальный |
| Тип | портативный со встроенным генератором |
| Частота дискретизации | 1 Гвыб/с |
| Объем памяти | 64 кБ |
| Полоса пропускания | 350 МГц |
| Диагональ экрана | 7,0" LCD-дисплей |
Комплектация
- Цифровой осциллограф FNIRSI DPOS350P - 1 шт.
- Устройство для быстрой зарядки QC18W - 1 шт.
- Щуп 350 МГц - 2 шт.
- Сумка для хранения – 1 шт.
- Зажим типа "крокодил" - 1 шт.
- USB-кабель для передачи данных – 1 шт.
- Руководство пользователя - 1 шт.
- Упаковочная коробка – 1 шт.
