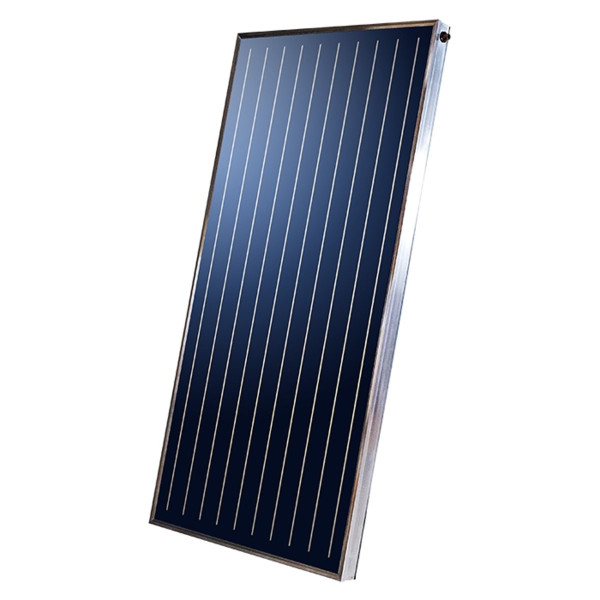

Солнечный плоский коллектор АТМОСФЕРА SPK-F4M (AL-CU) (ПОЛЬША)

Коллектор ATMOSFERA СПК-F4M Harp предназначен для работы, как в безнапорных системах, так и с избыточным давлением, используется для преобразования энергии солнечного излучения в тепловую энергию, используемую для системы ГВС, подогрева бассейнов и поддержки системы отопления.

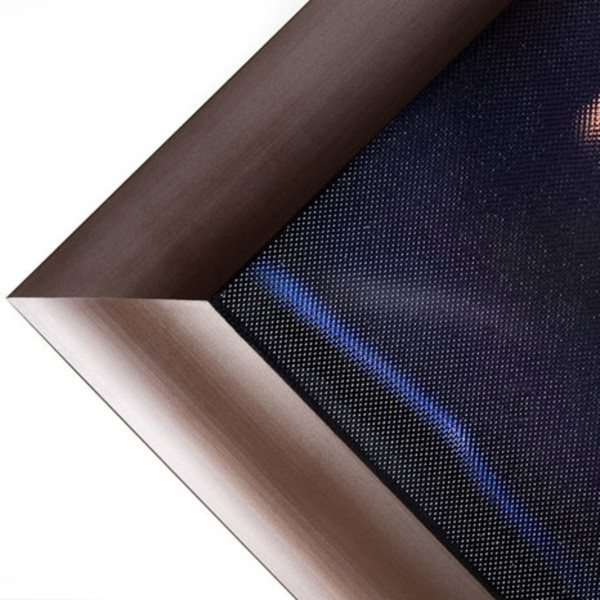

Корпус (несущая рама) коллектора конструктивно состоит из специального запатентованного алюминиевого профиля. С нижней (тыльной) стороны расположена алюминиевая пластина, сверху коллектор покрыт специальным солнечным стеклом с низким содержанием железа и высокой пропускной способностью. Стекло закреплено таким способом, чтобы обеспечить герметичность и минимизировать температурные нагрузки.
Основная часть коллектора - абсорбер (поглотитель), пластина которого выполнена из алюминиевого листа, покрытого высокоселективным покрытием Eta Plus, Покрытие обеспечивает высокий уровень поглощения солнечного излучения, что позволяет получить высокую эффективность процесса преобразования энергии.
Пластина абсорбера сваривается с помощью ультразвуковой сварки с медным трубопроводом в виде меандра, по которому циркулирует теплоноситель. теплообменник обеспечивает постоянный отвод тепла посредством циркулирующей жидкости. Потери тепла сведены к минимуму за счет применения нижней и боковой изоляции из минеральной ваты с низкой теплопроводностью.

Солнечный коллектор:
Ширина – 1006 мм
Высота – 1988 мм
Глубина – 85 мм
Вес – 39 кг
Площадь – 2,0 м2
Оптический КПД – 78,8%
Коэффициент а1 – 3,485 Вт/(м2К)
Коэффициент а2 – 0,017 Вт/(м2К2)
Коэффициент угла наклона – 0,86
Соединение: медь – 22 мм

Абсорбер:
Тип абсорбера – алюминиевый лист толщиной 0,2 мм
Селекторное покрытие – Blue Tec
Коэффициент поглощения – 95%
Эмиссия – 5%
Объем теплообменника – 1,2 л
Температура стагнации – 208 С
Гарантированная минимальная тепловая мощность– 525 кВт/м2*год
Рекомендуемый расход – 60-90 л

Изоляция:
Толщина изоляции – нижняя 40 мм, боковая 10мм
