Производительность данного коллектора составляет 100л. горячей воды (60 градусов) в день.
Сезонные солнечные коллекторы – лучшее решение для обеспечения горячей водой пансионата, базы отдыха, частного дома и даже квартиры.
Термосифонные солнечные коллекторы недорогие по сравнению со всесезонными солнечными коллекторами и работают только в теплую половину года, т.е. именно тогда, когда солнечное излучение максимальное.
За счет этого инвестиции в сезонные солнечные коллекторы окупятся в самые короткие сроки – 3-4 года.

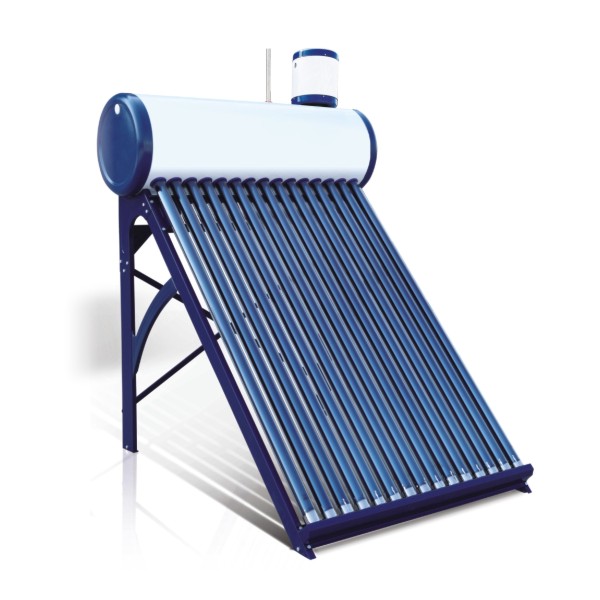

В состав безнапорного термосифонного солнечного коллектора AXIOMAenergy AX-10 входят:
-Вакумные трубки с трехслойным высокоселективным покрытием ALN-AIN-SS/Cu
-Накопительный бак
-Рама
-Наполнительный бачок(с прокладкой)
-Воздухоотводная трубка.
Солнечный коллектор может дополнительно комплектоваться электрическим ТЭНом, контроллером и магниевым анодом.
Схематично безнапорный термосифонный солнечный коллектор можно представить так
1 - воздухоотводная трубка
2 – подача холодной воды
3 - наполнительный бачок
4 – забор горячей воды
5 – вход для сенсор контроллера(контроллер не входит в базовую комплектацию)
6 – слив воды из бака
7 – электрический ТЭН(не входит в базовую комплектацию)
Технические характеристики безнапорного термосифонного солнечного коллектора AXIOMAenergy AX-10 приведены в таблице
| Модель | AXIOMA energy AX-10 | AXIOMA energy AX-20 | AXIOMA energy AX-30 |
| Ваккумные трубки | |||
| Кол-во трубок | 10 | 20 | 30 |
| Трехслойное высокоселективное покрытие | ALN-AIN-SS/Cu | ||
| Размеры вакуумной трубки, мм | диаметр - 58мм, длина - 1800мм | ||
| Площадь аппертуры, кв. м. | 0,936 | 1,86 | 2,791 |
| Накопительный Бак | |||
| Емкость бака, литров | 100 | 200 | 300 |
| Параметры внешнего бака | Окрашенная сталь толщиной 0,4мм. | ||
| Параметры внутреннего бака | Нержавеющая пищевая сталь толщиной 0.5мм | ||
| Теплоизоляция | Пенополиуретан 50мм | ||
| Электрический ТЭН | опционально | ||
| Соединения | 1/2" | ||
| Наполнительный бачок | Емкость - 5л | ||
| Размеры бака, мм | 1120*560*560 | 1980*560*560 | 2830*560*560 |
| Рама | |||
| Материал | Окрашенная сталь с гальваническим покрытием | ||
| Угол наклона | 45° | ||
| Вес пустого коллектора, кг | 40 | 71 | 98 |
| Характеристика термосифона: | |
| Емкость, л: | 100 |
| Количество трубок: | 10 |
| Возможность работы под давлением: | нет |
| Материал внешнего бака: | Окрашенная сталь |
| Толщина металла внешнего бака, мм: | 0,4 мм |
| Штуцер подвода холодной.воды | 1/2" |
| Материал внутреннего бака: | Нержавеющая пищевая сталь |
| Размер вакуумной трубки: | 58мм*1800мм |
| Штуцер отвода горячей.воды | 1/2" |
| Толщина металла внутреннего бака, мм: | 0,5 |
| Материал и толщина теплоизоляции бака: | Пенополиуретан 50мм |
| Возможность установки тена: | + |
| Возможность установки магниевого анода: | + |
| Срок гарантии на термосифон, мес: | 12 |
| Суммарная аппертурная площадь поглощения (м²) | 0,936 |
| Вес транспортировки, кг: | 40 кг |
| Покрытие трубки: | ALN-AIN-SS/Cu |
| Коллектор вакуумный | |
| Страна производитель | Китай |
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (ТО)
Солнечные водонагреватели практически не требуют технического обслуживания. Тем не менее, необходимо ежегодно проводить техническое обслуживание водонагревателя. Такое обслуживание включает в себя:
· Удаление загрязнений на внешних частях и деталях солнечного водонагревателя
· Очистка стеклянных поверхностей трубок гелиоприёмника
· Внешний осмотр мест соединения патрубков водонагревателя с водопроводной системой
· Проверку отсутствия течи воды в местах крепления электрических блоков и деталей
· Регулировку температуры нагреваемой воды
· Чистка внутреннего бака от накипи
· Чистка ТЭНа от накипи и грязи
· Замена магниевого анода (приобретается за счет потребителя) каждые 12 месяцев
· Проверка состояния внутреннего бака, прокладки, ТЭНа и электродеталей
· Отметка в гарантийном талоне.
· Внешние части водонагревателя чистите слабым раствором стирального средства.
· Не используйте растворителей и агрессивных чистящих средств.
Рекомендуем Вам проводить регулярный осмотр водонагревателя, так Вы обеспечите его безупречную работу и долгий срок службы. Первый осмотр необходимо произвести приблизительно через год после начала работы или в
начале сезона эксплуатации. Выполнять его должен уполномоченный специалист. В соответствии с состоянием Вашего водонагревателя сервисная служба после осмотра даст Вам рекомендацию о времени следующего осмотра. Состояние противокоррозионного защитного анода проверяется визуально. Замена анода необходима, если при осмотре будет обнаружено, что диаметр анода сильно уменьшился или он весь использован до стального ядра. Вы сможете получить гарантийное обслуживание только в случае, если Вы будете регулярно проверять защитный анод.
Просим Вас не пытаться отремонтировать водонагреватель самостоятельно, а обращаться в сервисную службу.
Наилучшим временем для очистки стеклянных поверхностей трубок гелиоприёмника является раннее утро, пока гелиоприёмник ещё не нагрелся до высокой температуры. Для очистки следует использовать мягкую ткань (ветошь), смоченную в обычном бытовом средстве для очистки стеклянных поверхностей.
При проведении ТО проверяется наличие накипи на ТЭНе и состояние магниевого анода. Одновременно с этим удаляйте осадок, который может образоваться в нижней части солнечного водонагревателя. Если на ТЭНе образовалась накипь, то её можно удалить с помощью специальных чистящих средств либо механическим путем.
Данные действия максимально продлят срок эксплуатации СВН.
Внимание: Накопление накипи на ТЭНе может стать причиной его повреждения.
Примечание:
Повреждение ТЭНа из-за образования накипи не попадает под действие гарантийных обязательств.
Регулярное техническое обслуживание не входит в гарантийные обязательства изготовителя и продавца.
Для проведения ТО необходимо выполнить следующее:
- отключить электропитание контролера;
- дать остыть горячей воде или израсходовать ее через смеситель;
- перекрыть поступление холодной воды в Солнечный водонагреватель;
- очистить при необходимости ТЭН от накипи и удалить осадок из бака;
-проверить состояние магниевого анода, а при необходимости заменить его;
произвести сборку, включить питание контроллера.
Проверка на целостность вакуумных трубок
*Цвет трубки должен быть равномерным;
*Проверьте, не поврежден ли запаянный конец трубки;
*Проверьте нижнюю часть вакуумной трубки: если газопоглотитель вакуумной трубки зеркальный, то вакуум не нарушен; если газопоглотитель на трубке белый или белесый, то вакуума в трубке нет; *Качественная вакуумная трубка, пролежав несколько часов на солнце, снаружи остается прохладная. *Если трубка нагреется, то она повреждена.
