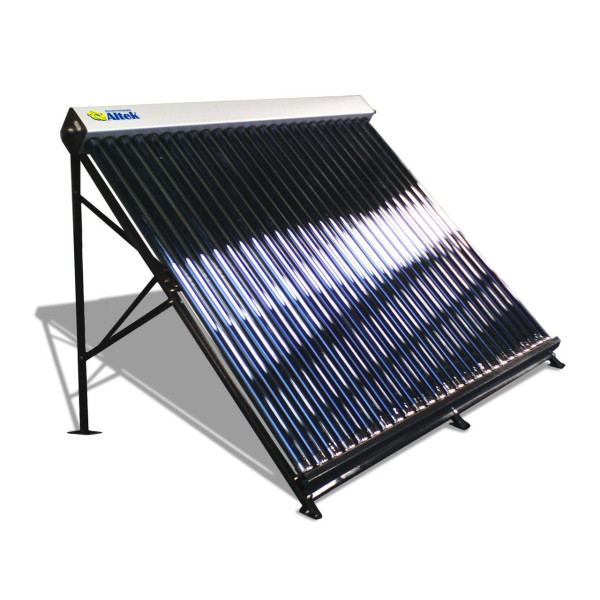

Солнечный коллектор AC-VG-25 (бассейновый)

Требования по установке:

Давление воды, которая подается в коллектор, не должно превышать 0.1 MПа (1 Bar = 1 атм).

Будьте крайне осторожны во время транспортировки и установки трубок, чтобы предотвратить их повреждение.

Устанавливайте манифолд коллектора перпендикулярно вакуумным трубкам.

Солнечный коллектор должен быть установлен в солнечном месте, а рама должна быть прочно закреплена.

Устанавливая трубки, следует использовать смазку в местах соединений (технический вазелин, силиконовую смазку) и очень аккуратно монтировать трубки для того, чтобы не повредить уплотнительное кольцо.

Порядок сборки рамы системы:

- соберите раму коллектора и закрепите манифолд;

- закрепите на раме опорную плоскость трубок;

- соберите и прикрепите к раме опоры.

Требования к месту установки системы:

Коллектор для нагрева воды можно устанавливать как на поверхности земли, так и на крыше. Место установки должно соответствовать следующим требованиям:

- крыша должна выдерживать нагрузку;

- коллектор должна быть ориентирован строго на юг;

- место установки не должно затеняться в течении дня деревьями, зданиями или иными техническими сооружениями;

- место установки не должно иметь перепадов в горизонтальной плоскости более 5 град. (это могут быть и бетонное основание, и направляющие полозья, и локальные опоры под крепежные пятаки).

Монтаж трубопроводов

- установите собранную раму на место установки;

- посадите крепежные пятаки на анкерные болты и жестко зафиксируйте их с рамой;

- осуществите подвод/отвод трубопроводами для холодной и подогретой воды;

- осуществите теплоизоляцию всех трубопроводов;

Примечание:

1. В случае установки и объединения нескольких коллекторов в единую систему, необходимо придерживаться следующих рекомендаций: нельзя последовательно соединять в сумме более 100 трубок. Т.е. коллекторов AC-VG-25 не более 4 шт в ряд, а коллекторов AC-VG-50 не более 2 шт в ряд.

2. Все резьбовые соединения фитингов необходимо производить на специальную паковочную ленту либо на паклю.

Ввод системы в эксплуатацию:

ВНИМАНИЕ!!! Вакуумные трубки хрупкие. Соблюдайте меры предосторожности при работе с ними. Сильный удар по трубке может разбить ее и причинить вам увечье.

- установите трубки в соответствующие отверстия манифолда. Для этого, мыльным раствором намыльте полый конец трубки, оденьте уплотнительную резинку и аккуратным движением, слегка проворачивая трубку, вставьте ее в посадочное место на глубину около 15-20 см. Затем установите на опорной плоскости трубок поддерживающий колпачок  и, как бы вытягивая трубку из бака, плотно посадите ее конец в колпачок;

- таким же образом установите все оставшиеся трубки.

Избегайте длительного воздействия солнечных лучей на пустую вакуумную трубку, так как без воды трубка может нагреваться до значительных температур. Если вакуумные трубки находились продолжительное время на солнце, не наливайте в них воду сразу;

наполните их водой ночью или утром, когда температура трубок незначительная.

Учитывайте давление воды в вашем районе: если давление высокое, приоткройте клапан подачи воды для того, чтобы снизить напор. В противном случае, может произойти разрыв манифолда, повреждение трубок и утечка воды.

Перед каждым сезоном проверяйте уплотнительные кольца трубок и заменяйте силиконовые кольца по мере его износа.

Не обожгитесь водой из системы AC; помните, что вода может нагреваться до температуры 95*С и более.

В зимнее время старайтесь удалять оставшуюся воду из труб, чтобы избежать замерзания воды и разрушения трубок.

Система не предназначена для эксплуатации в зимний период, поэтому вакуумные трубки должны быть демонтированы на период зимы. Если трубки остаются на системе, с них в обязательном порядке должна быть слита вода, а сами трубки должны быть затенены от солнечных лучей.

Прочно зафиксируйте коллектор на крыше, на случай ветреной погоды.
