Тестер інтенсивності електромагнітного випромінювання (до 10 ГГц) TENMARS TM-190T

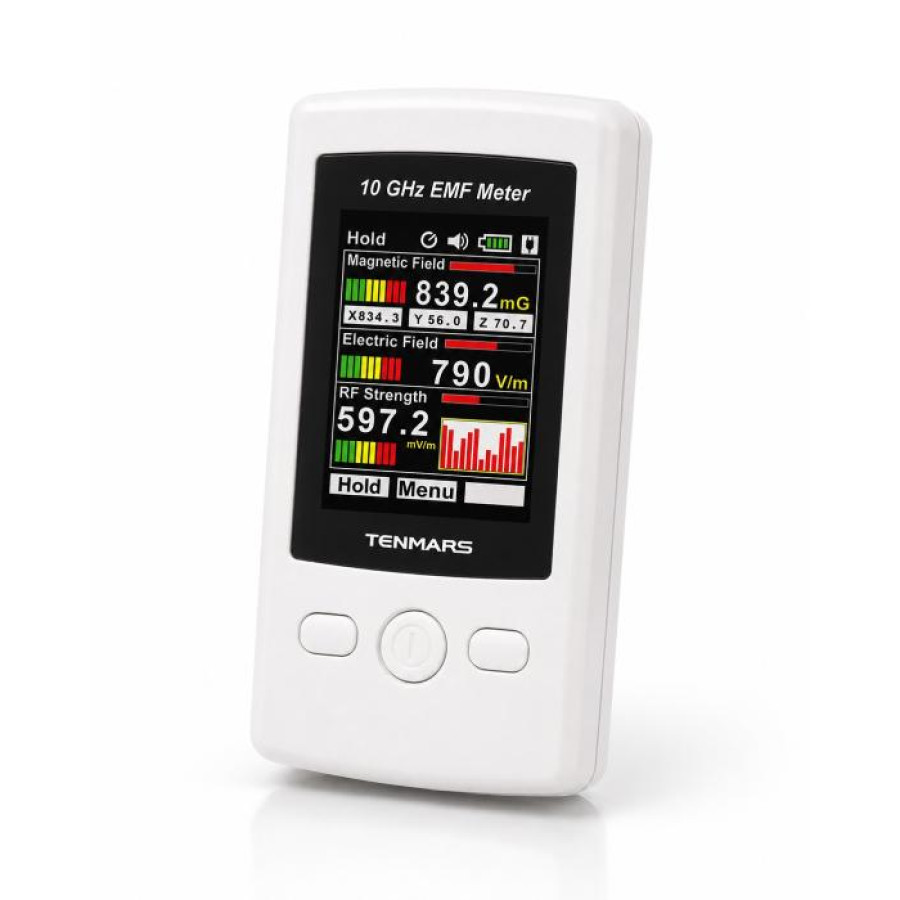

Вимірювач електромагнітного випромінювання (EMF-метр) 3 в 1 до 10 ГГц Tenmars TM-190T Tenmars TM-190T — EMF-метр 3 в 1: низькочастотне магнітне поле, низькочастотне електричне поле та високочастотне (радіочастотне) випромінювання в діапазоні від 50 МГц (MHz) до 10 ГГц (GHz). Усі три параметри вимірюються та відображаються одночасно на кольоровому TFT-дисплеї 2,4" з роздільною здатністю 240×320 пікселів. Прилад розроблено тайванською компанією Tenmars Electronics. TM-190T — оновлена версія моделі Tenmars TM-190: верхню межу вимірювання радіочастотного поля розширено з 3,5 до 10 ГГц. Це дозволяє вимірювати більшість сучасних джерел RF-випромінювання, включаючи Wi-Fi 6E та мережі 5G Sub-6. Основні переваги Магнітне, електричне та RF-поле в одному приладі RF-діапазон до 10 ГГц: Wi-Fi 2.4 / 5 / 6E, 5G Sub-6 Трьохосьовий датчик магнітного поля Кольоровий TFT-дисплей 2,4" RF-гістограма останніх 20 вимірювань Утримання показань Data Hold Вага лише 120 г Трьохосьовий датчик магнітного поля Вимірювання за трьома осями одночасно. Прилад оснащено трьома незалежними датчиками магнітного поля промислової частоти 50/60 Гц. На екран виводяться окремі значення за осями X, Y, Z та сумарний результат B = √(Bx² + By² + Bz²). Завдяки цьому значно зменшується залежність результату від орієнтації приладу відносно джерела — на відміну від одноосьових вимірювачів. Три діапазони вимірювання. 20/200/2000 мГс (mG) або 2/20/200 мкТл (µT) — одиниці перемикаються в меню. Роздільна здатність від 0,02 мГс дозволяє фіксувати навіть слабкі фонові поля. Типові об'єкти контролю: лінії електропередачі, розподільні щити, трансформатори, побутова техніка, електропроводка в стінах. Датчик електричного поля Діапазон 50–2000 В/м (V/m). Вимірювання напруженості низькочастотного електричного поля 50/60 Гц з точністю ±(7% + 50 молодших розрядів). Датчик розташований у верхній частині корпусу: під час вимірювання прилад слід тримати за нижню частину, під дисплеєм, і спрямовувати верхнім торцем на досліджуваний об'єкт — так рука оператора не спотворює результат. Радіочастотне поле від 50 МГц до 10 ГГц Розширений діапазон частот. Ключова відмінність TM-190T — верхня межа вимірювання ВЧ-поля 10 ГГц. У зону чутливості потрапляють усі основні побутові та телекомунікаційні джерела: мобільний зв'язок GSM/3G/4G LTE, мережі 5G у діапазоні C-band (3,3–4,2 ГГц), Wi-Fi 2.4 / 5 / 6E (до 7,1 ГГц), Bluetooth, DECT-телефони, мікрохвильові печі (2,45 ГГц), радіорелейні лінії. Точність ±2 дБ нормується на частоті 2,45 ГГц; результати нижче 1 ГГц та в діапазоні 8–10 ГГц виробник визначає як довідкові. П'ять одиниць вимірювання на вибір. Густина потоку потужності — мкВт/м² (µW/m²) або мкВт/см² (µW/cm²), напруженість поля — мВ/м (mV/m) та мА/м (mA/m), рівень потужності — дБм (dBm). Діапазон вимірювання: від 0,2 мкВт/м² до 554,6 мВт/м² (від -51 до +16 дБм). Радіочастотний датчик є одноосьовим і спрямованим — вимірювання виконуються відповідно до позначки RF SENSOR на корпусі. Історія вимірювань. На екрані відображається гістограма останніх 20 результатів ВЧ-вимірювань з інтервалом оновлення 6 секунд — зручно відстежувати динаміку сигналу, наприклад імпульсний характер випромінювання роутера чи базової станції. Кольорова індикація рівня небезпеки Для швидкої оцінки обстановки без аналізу цифр кожен із трьох каналів має кольорову шкалу — зелену, жовту та червону зони: Зона Магнітне поле Електричне поле ВЧ-поле Зелена 0–10,00 мГс 0–500 В/м 0–0,99 мВт/м²; 0–0,59 В/м Жовта 10,01–100 мГс 501–1000 В/м 1–9,99 мВт/м²; 0,6–1,9 В/м Червона 101–2000 мГс >1001 В/м >10 мВт/м²; >2 В/м Кольорові зони мають довідковий характер і не замінюють чинні санітарні норми. Додатково передбачено звукову сигналізацію перевищення порогів (три варіанти тону, вимикається в меню) та індикацію перевантаження «OL». Зручність у роботі Утримання результату (Data Hold). Фіксація всіх трьох показань на екрані однією кнопкою — зручно для запису результатів у важкодоступних місцях. Меню п'ятьма мовами. Англійська, іспанська, японська, традиційна та спрощена китайська. Три рівні яскравості дисплея. Автовимкнення. Час налаштовується: 1/3/5/10/15/30 хвилин або вимкнено (за замовчуванням 5 хвилин) — заощаджує заряд трьох батарейок AAA, від яких прилад працює приблизно 6 годин. Технічні характеристики Tenmars TM-190T Магнітне поле (50/60 Гц) Тип датчика трьохосьовий (X, Y, Z) Діапазони 20/200/2000 мГс (2/20/200 мкТл) Роздільна здатність 0,02/0,1/1 мГс (0,002/0,01/0,1 мкТл) Точність ±(15% + 100 молодших розрядів) Електричне поле (50/60 Гц) Діапазон 50–2000 В/м Точність ±(7% + 50 молодших розрядів) Радіочастотне поле Частотний діапазон 50 МГц – 10 ГГц Точність ±2 дБ на 2,45 ГГц; нижче 1 ГГц та 8–10 ГГц — довідкові значення Одиниці вимірювання мкВт/м²–мВт/м²; мкВт/см²; мВ/м–В/м; мА/м; дБм Діапазон вимірювання 0,2 мкВт/м² – 554,6 мВт/м²; 0,02–55,4 мкВт/см²; 36,1 мВ/м – 14,46 В/м; 0,02–38,35 мА/м; -51…+16 дБм Роздільна здатність 0,2 мкВт/м²; 0,02 мкВт/см²; 0,2 мВ/м; 0,02 мА/м; 2 дБ Оновлення RF-гістограми кожні 6 с, до 20 значень Загальні характеристики Дисплей кольоровий TFT 2,4", 240×320, 4 розряди Індикація перевантаження «OL» Утримання результату так (HOLD) Звукова сигналізація клавіші та пороговий сигнал, 3 варіанти тону, вимикається Мови меню англійська, іспанська, японська, китайська (традиційна та спрощена) Автовимкнення вимк./1/3/5/10/15/30 хв (за замовчуванням 5 хв) Живлення 3 × 1,5 В AAA (лужні), час роботи ~6 год Робочі умови 5…40 °C, вологість до 80% Умови зберігання -10…60 °C, вологість до 70% Розміри та маса 115 × 60 × 21 мм, близько 120 г Санітарні норми України та пороги приладу Гранично допустимі рівні (ГДР) електромагнітних полів для населення в Україні встановлюють Державні санітарні норми ДСН 239-96 (у редакції наказу МОЗ України 266 від 13.03.2017): радіочастотний діапазон 300 МГц – 300 ГГц: 10 мкВт/см², що дорівнює 100 мВт/м²; електричне поле частотою 50 Гц усередині житлових приміщень: 500 В/м. Для робочих місць діють окремі нормативи — ДСН 3.3.6.096-2002. Міжнародним орієнтиром слугують рекомендації ICNIRP, за якими граничний рівень магнітного поля промислової частоти 50 Гц для населення становить 200 мкТл (2000 мГс). Пороги кольорових зон TM-190T налаштовані жорсткіше за нормативи: межа зеленої зони електричного поля (500 В/м) збігається з українським ГДР для житлових приміщень, а червона зона ВЧ-каналу починається з 10 мВт/м² (1 мкВт/см²) — це вдесятеро нижче за ГДР. Тобто прилад сигналізує про підвищені рівні «із запасом», за принципом обережності. Чого цей прилад не робить Щоб уникнути хибних очікувань, звертаємо увагу на обмеження моделі: TM-190T вимірює інтенсивність поля, але не визначає частоту джерела — це не аналізатор спектра. Прилад покаже сумарний рівень усіх ВЧ-джерел у діапазоні чутливості. Немає пам'яті вимірювань з експортом та підключення до ПК — результати фіксуються лише функцією HOLD та гістограмою на екрані. Точність ВЧ-каналу нормована на 2,45 ГГц; нижче 1 ГГц та вище 8 ГГц значення довідкові. Міліметровий діапазон 5G (24 ГГц і вище) — поза межами вимірювання. Комплект постачання Вимірювач Tenmars TM-190T — 1 шт. Елемент живлення 1,5 В AAA — 3 шт. Інструкція користувача українською мовою — 1 шт. Кому підійде Tenmars TM-190T Власникам житла та офісів. Компактний детектор електромагнітного випромінювання для дому: комплексна оцінка електромагнітної обстановки: перевірка спальні й дитячої кімнати, вибір місця для ліжка чи робочого столу відносно роутера, електрощита, ЛЕП за вікном. Кольорові зони дозволяють орієнтуватися в результатах без спеціальної підготовки. Фахівцям з охорони праці. Індикативний вимірювач електромагнітного поля для оперативного контролю рівнів на робочих місцях біля електроустаткування, серверних, передавального обладнання — для виявлення проблемних зон перед замовленням атестованих вимірювань. Сервісним інженерам та радіоаматорам. Перевірка витоку НВЧ-випромінювання мікрохвильових печей (2,45 ГГц — саме точка нормування точності), оцінка випромінювання антен, базових станцій, Wi-Fi обладнання, зокрема в нових діапазонах 5–7 ГГц. Поширені запитання про Tenmars TM-190T Чим TM-190T відрізняється від Tenmars TM-190? Єдина функціональна відмінність — діапазон вимірювання радіочастотного поля: 50 МГц – 10 ГГц у TM-190T проти 50 МГц – 3,5 ГГц у TM-190. Датчики магнітного та електричного поля, дисплей, точність і габарити ідентичні. TM-190T замінює TM-190 в асортименті виробника як актуальна модель. Чим TM-190T відрізняється від Tenmars TM-195 і TM-196? TM-195 (50 МГц – 3,5 ГГц) і TM-196 (10 МГц – 8 ГГц) — спеціалізовані RF-метри з трьохосьовим ізотропним датчиком: вони вимірюють лише радіочастотне поле, зате: результат не залежить від орієнтації приладу, є пам'ять вимірювань із фіксацією максимальних і середніх значень. Проте низькочастотне магнітне та електричне поле 50 Гц вони не вимірюють. TM-190T — комбінований прилад «3 в 1» з одноосьовим спрямованим ВЧ-датчиком: один прилад для повного обстеження приміщення. Для прецизійних вимірювань саме ВЧ-поля точнішим вибором будуть TM-195 або TM-196. Що обрати: TM-190T чи прилади Gigahertz Solutions? Німецькі вимірювачі Gigahertz Solutions (HF35C, HF59B, NFA1000 тощо) — професійна техніка для будівельної біології: логарифмічно-періодичні антени, вища чутливість, аналіз імпульсних сигналів, проте кожен прилад покриває вужчий діапазон і коштує в рази дорожче. TM-190T — компактне універсальне рішення для індикативного контролю одразу трьох типів полів. Для професійних обстежень з оформленням протоколу доцільніша техніка класу Gigahertz Solutions, для самостійної оцінки житла чи робочих місць достатньо TM-190T. Чи вимірює прилад випромінювання Wi-Fi роутера на 5 ГГц? Так. Діапазони Wi-Fi 5 ГГц (5,15–5,85 ГГц) та Wi-Fi 6E (до 7,1 ГГц) повністю входять у зону вимірювання TM-190T — на відміну від попередньої моделі TM-190, яка обмежувалася 3,5 ГГц. Чи підходить TM-190T для контролю випромінювання 5G? Так, для мереж 5G у діапазоні C-band (n77/n78, 3,3–4,2 ГГц), який є основним для розгортання 5G в Європі та Україні. Міліметровий діапазон (24 ГГц і вище) прилад не вимірює. Чи можна перевірити витік мікрохвильової печі? Так, це одне з типових застосувань. Мікрохвильові печі працюють на частоті 2,45 ГГц — саме на ній нормована точність приладу (±2 дБ). Вимірювання проводять по периметру дверцят увімкненої печі. Чи показує прилад, яке саме джерело випромінює? Ні. TM-190T — вимірювач інтенсивності поля, а не аналізатор спектра: він показує сумарний рівень усіх джерел у діапазоні чутливості. Локалізувати джерело можна переміщенням приладу — рівень зростає з наближенням до нього. Що означають зелена, жовта та червона зони на екрані? Це вбудовані довідкові пороги виробника для швидкої оцінки: зелена — низький рівень поля, жовта — підвищений, червона — високий. Вони не є нормативними значеннями; для офіційних висновків слід керуватися чинними санітарними нормами. Чи потрібна приладу державна повірка? У більшості випадків прилад використовується як індикативний технологічний засіб контролю і не потребує обов'язкової державної повірки. За потреби документального підтвердження характеристик можливе проведення калібрування в акредитованій за ISO/IEC 17025 лабораторії, наприклад у ДП «Укрметртестстандарт». Необхідність повірки або калібрування залежить від сфери застосування приладу.
