Міліомметр LUTRON MO-2013

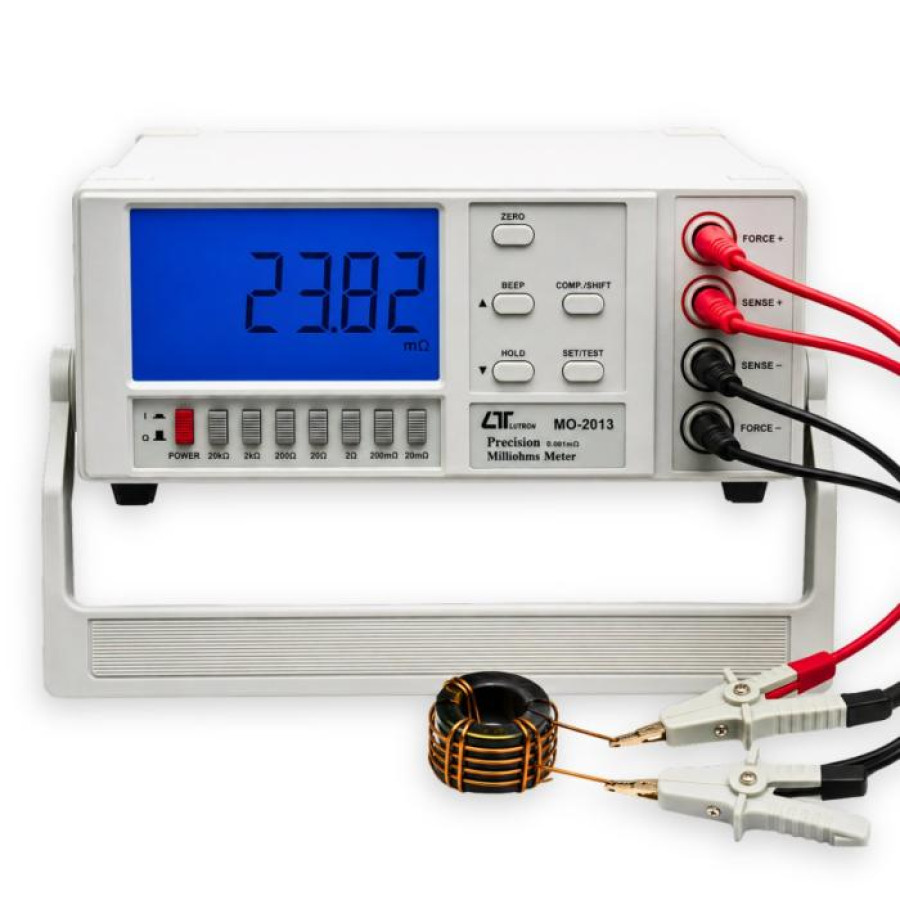

Міліомметр LUTRON MO-2013 — прецизійний вимірювач малих опорів (4-провідна схема Кельвіна) LUTRON MO-2013 — настільний цифровий міліомметр для високоточного вимірювання малих електричних опорів: перехідного опору контактів, зварних з'єднань, захисних (PE) провідників, блискавковідводів, обмоток двигунів і трансформаторів, шин, запобіжників та доріжок друкованих плат. Прилад працює за 4-провідною схемою Кельвіна (Kelvin connection, окремі кола FORCE і SENSE), яка виключає з результату опір вимірювальних проводів і контактів — саме тому MO-2013 дозволяє достовірно вимірювати значення, які звичайний мультиметр не здатний виміряти з необхідною точністю. Діапазон вимірювання — від 0,001 мОм (mΩ) до 20 кОм (kΩ), 7 піддіапазонів, дисплей на 20000 відліків. Роздільна здатність на молодшому діапазоні — 1 мкОм (0,001 мОм) при тестовому струмі 1 А, базова точність ±0,2 % від показу. Вбудований компаратор High/Good/Low із зумером перетворює прилад на робоче місце вхідного контролю якості: оператор чує сигнал «придатно» без погляду на дисплей. Завдяки роздільній здатності 1 мкОм MO-2013 виконує й типові завдання мікроомметра — вимірювання опорів від одиниць мікроом. Чому 4-провідна схема — це принципово Проблема двопровідного вимірювання. Опір щупів і перехідний опір контактів звичайного омметра становить десятки–сотні мОм. Коли вимірюваний об'єкт має опір такого ж порядку (контакт реле, зварний шов, відрізок шини), похибка може багаторазово перевищувати допустиму. Рішення Кельвіна. У MO-2013 тестовий струм подається через пару силових клем FORCE, а падіння напруги знімається окремою парою вимірювальних клем SENSE безпосередньо на об'єкті. Струм через кола SENSE практично не тече, тому опір проводів і контактів не впливає на результат. У комплекті — 4-провідний кабель із двома затискачами Кельвіна: кожен затискач має ізольовані губки FORCE та SENSE, тож правильне чотириточкове підключення виконується одним кліком на деталь. Компаратор High/Good/Low для контролю якості Сортування деталей за допуском. Кнопками SET/TEST і COMP/SHIFT задаються верхня та нижня межі опору. Під час вимірювання прилад показує статус High (вище допуску), Good (у допуску) або Low (нижче допуску), а вбудований зумер звучить у статусі GOOD — оператор швидко сортує партію контактів, резисторів, котушок чи джгутів на дотик і слух, не відволікаючись на цифри. Це різко прискорює вхідний контроль на виробництві. Функція CALCULATE — вимірювання довжини кабелю Довжина дроту за опором. Спеціальний режим CALCULATE після введення питомого опору матеріалу жили обчислює довжину кабелю чи дроту за виміряним опором. Практичне застосування: інвентаризація бухт кабелю без розмотування, пошук приблизного місця обриву, контроль відповідності перерізу жили заявленому. Безпечні рівні тестового сигналу Тестовий струм автоматично відповідає діапазону — від 1 А на міліомних діапазонах до 10 мкА на діапазоні 20 кОм, а напруга розімкнутого кола не перевищує приблизно 4,54 В DC. Це обмежує енергію тестового сигналу та дозволяє безпечно вимірювати опір обмоток і компонентів без ризику пошкодження. Вимірювання виконується лише на знеструмлених колах: перед підключенням об'єкт потрібно від'єднати від живлення та розрядити. Керування та конструкція Великий РК-дисплей з підсвіткою. Висота цифр 26,7 мм — показання читаються з відстані на стелажі чи стенді. Кнопка HOLD фіксує результат, ZERO обнуляє залишковий опір з'єднань перед серією вимірювань. Настільний корпус. Ударостійкий пластиковий корпус формату bench-type з поворотною ручкою-підставкою: прилад стійко стоїть на столі під зручним кутом або переноситься за ручку. Габарити 280 × 210 × 90 мм, маса близько 2,04 кг. Вибір діапазону — надійними повзунковими перемикачами на передній панелі. Вхід має вбудований захист від випадкового перевантаження. Підключення до комп'ютера. На задній панелі — послідовний вихід даних: з опційним кабелем UPCB-02 прилад підключається через RS-232, з кабелем USB-01 — через USB. Разом із опційним ПЗ SW-U801-WIN це дає реєстрацію результатів на ПК для протоколів випробувань і статистики контролю якості. Технічні характеристики міліомметра LUTRON MO-2013 Діапазони вимірювання опору Діапазон Роздільна здатність Тестовий струм Точність 20 мОм 0,001 мОм 1 А DC ±(0,2 % + 12 од.) 200 мОм 0,01 мОм 1 А DC ±(0,2 % + 4 од.) 2 Ом 0,0001 Ом 100 мА DC ±(0,2 % + 4 од.) 20 Ом 0,001 Ом 10 мА DC ±(0,2 % + 4 од.) 200 Ом 0,01 Ом 1 мА DC ±(0,2 % + 4 од.) 2 кОм 0,0001 кОм 100 мкА DC ±(0,2 % + 4 од.) 20 кОм 0,001 кОм 10 мкА DC ±(0,2 % + 4 од.) Точність нормується від показу за температури 23 ± 5 °C; специфікація дійсна за напруженості РЧ-поля менше 3 В/м і частот до 30 МГц. Напруга розімкнутого кола Діапазон Напруга розімкнутого кола 20 мОм ≈ 4,54 В DC 200 мОм ≈ 4,54 В DC 2 Ом ≈ 4,50 В DC 20 Ом ≈ 4,06 В DC 200 Ом ≈ 3,51 В DC 2 кОм ≈ 3,08 В DC 20 кОм ≈ 2,32 В DC Загальні характеристики Метод вимірювання 4-провідна схема Кельвіна (клеми FORCE+, SENSE+, SENSE−, FORCE−) Діапазон вимірювання 0,001 мОм – 20 кОм, 7 піддіапазонів Дисплей РК, 20000 відліків, висота цифр 26,7 мм, підсвітка Компаратор High/Good/Low, індикація на дисплеї + зумер (GOOD) Додаткові функції ZERO (обнулення), HOLD (фіксація показу), CALCULATE (довжина кабелю за опором) Захист Вбудований захист входу від випадкового перевантаження Інтерфейс Послідовний вихід: RS-232 (опційний кабель UPCB-02) або USB (опційний кабель USB-01); ПЗ SW-U801-WIN (опція) Живлення Мережа AC 110 В ±15 % або AC 230 В ±15 %, 50/60 Гц Споживання ≈ 33 мА (110 В) / ≈ 15 мА (230 В) Запобіжник 500 мА / 250 В, 5 × 20 мм Робочі умови 0…+50 °C, відносна вологість до 80 % Габарити 280 × 210 × 90 мм Маса ≈ 2,04 кг Стандарти CE, IEC 1010; виробник сертифікований за ISO 9001 Виробник Lutron Electronic Enterprise Co., Ltd., Тайвань Чого немає в MO-2013 MO-2013 вимірює малі опори і не є мегомметром: опір ізоляції (МОм–ГОм під високою напругою) він не вимірює. Немає автоматичного вибору діапазону — діапазони перемикаються вручну повзунковими перемикачами. Максимальний тестовий струм — 1 А: якщо методика випробувань вимагає струму 10 А (наприклад, окремі норми для перевірки з'єднань заземлення), зверніть увагу на мікроомметр Lutron MO-2014. Кабелі RS-232/USB та програмне забезпечення не входять у комплект і замовляються окремо. Прилад живиться лише від мережі — автономне живлення не передбачене. Комплектація Міліомметр LUTRON MO-2013 — 1 шт. 4-провідний вимірювальний кабель із двома затискачами Кельвіна — 1 пара. Кабель живлення — 1 шт. Інструкція з експлуатації — 1 шт. Опційні аксесуари: кабель RS-232 UPCB-02, кабель USB USB-01, ПЗ для збору даних SW-U801-WIN. Кому підійде міліомметр MO-2013 Електролабораторіям і службам головного енергетика. Перевірка неперервності та перехідного опору захисних провідників (PE), з'єднань блискавкозахисту, болтових і зварних з'єднань шин, контактів комутаційних апаратів. Виробництву електротехніки та кабельної продукції. Вхідний і вихідний контроль контактів, реле, роз'ємів, джгутів, обмоток двигунів і трансформаторів із сортуванням за допуском через компаратор Hi/Good/Lo; контроль довжини та перерізу кабелю функцією CALCULATE. Сервісним центрам, ремонтним майстерням і лабораторіям. Діагностика обмоток електродвигунів, пошук короткозамкнених витків за асиметрією опору фаз, вимірювання опору запобіжників, шунтів, доріжок плат і паяних з'єднань. Питання та відповіді (FAQ) Чим міліомметр відрізняється від звичайного мультиметра? Мультиметр вимірює опір двопровідним методом, і опір його щупів (десятки–сотні мОм) додається до результату, тому значення нижче ~1 Ом виміряти достовірно неможливо. MO-2013 використовує 4-провідну схему Кельвіна з окремими колами струму (FORCE) і напруги (SENSE), яка виключає опір проводів, та стабілізований тестовий струм до 1 А — це дає роздільну здатність 0,001 мОм. Чи вимірює MO-2013 опір ізоляції? Ні. Це прилад для малих опорів (0,001 мОм – 20 кОм). Для опору ізоляції потрібен мегомметр з випробувальною напругою 250–1000 В і більше — такі прилади представлені в нашому каталозі окремо. Чи підходить прилад для перевірки захисних провідників (PE) і блискавковідводів? Так, це одне з основних застосувань за даними виробника: 4-провідна схема коректно вимірює малі опори з'єднань заземлення та блискавкозахисту. Тестовий струм приладу — до 1 А; якщо ваша методика випробувань вимагає більшого струму (наприклад, 10 А), розгляньте модель Lutron MO-2014. Що таке затискачі Кельвіна в комплекті? Це «крокодили» з двома ізольованими губками: одна подає тестовий струм (FORCE), друга знімає напругу (SENSE) безпосередньо в точці контакту. Один затискач на кожен вивід деталі — і правильне чотириточкове підключення готове. Чому в комплекті лише два затискачі, якщо схема 4-провідна? Кожен затискач Кельвіна містить дві електрично ізольовані губки: FORCE і SENSE. Тому для повноцінного 4-провідного вимірювання достатньо двох затискачів — по одному на кожен кінець вимірюваного об'єкта. Чи можна вимірювати опір на працюючому обладнанні? Ні. Вимірювання виконується лише на знеструмлених і розряджених колах. Вхід приладу має захист від випадкового перевантаження, але подача зовнішньої напруги на клеми неприпустима. Як працює контроль якості з компаратором? Задайте верхню та нижню межі опору кнопками SET/TEST. Прилад порівнює кожне вимірювання з допуском і показує High/Good/Low, а на статус GOOD звучить зумер. Оператор перевіряє партію деталей без зчитування цифр з дисплея. Чи входять кабелі для підключення до комп'ютера? Ні, у комплекті їх немає. Послідовний вихід на задній панелі працює з опційним кабелем UPCB-02 (RS-232) або USB-01 (USB); для запису даних на ПК використовується опційне ПЗ SW-U801-WIN. Чи безпечний прилад для вимірювання компонентів електроніки? Напруга розімкнутого кола не перевищує ≈4,54 В, а тестовий струм жорстко обмежений діапазоном (від 1 А на міліомних діапазонах до 10 мкА на 20 кОм). Для більшості пасивних компонентів і обмоток це безпечні рівні; для чутливих напівпровідникових кіл враховуйте полярність і струм обраного діапазону.
