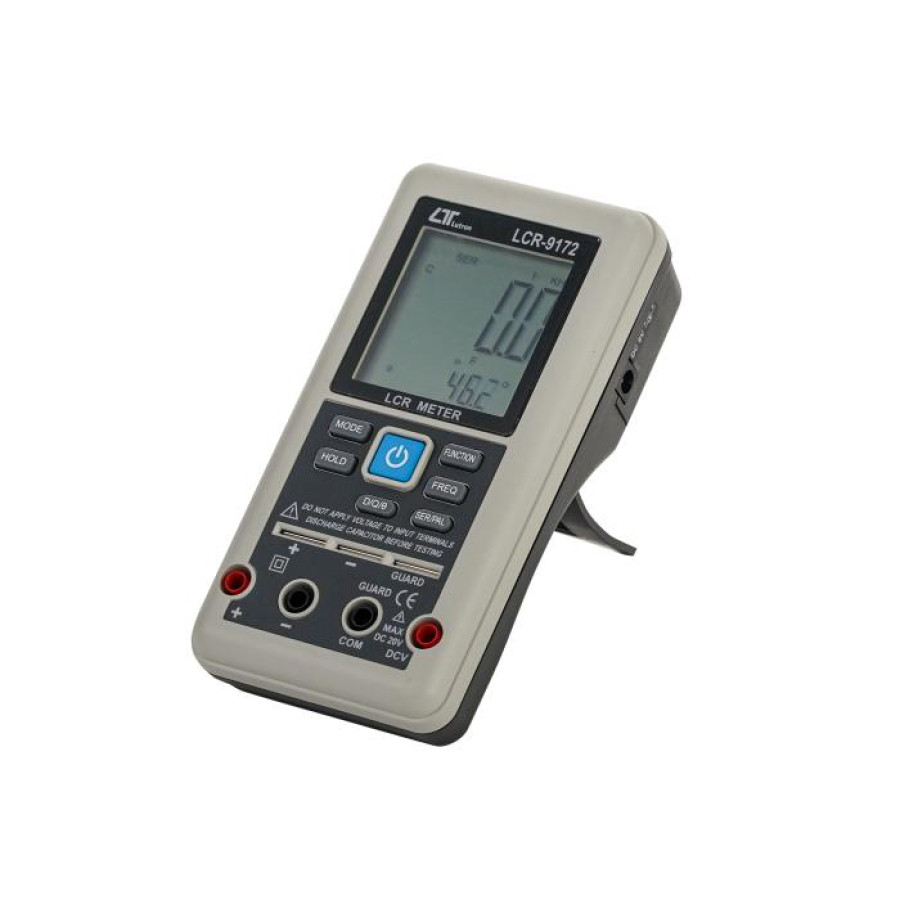

LCR-метр LUTRON LCR-9172

Популярний
LCR-метр LUTRON LCR-9172
Немає в наявності
0
Модель: 1843
Артикул: 7volt-1736
LUTRON
0.00грн
Знайшли дешевше ?
Скорочений опис
LUTRON LCR-9172 – портативний професійний пристрій для вимірювання параметрів LCR (індуктивність, ємність, активний опір), а також додаткових параметрів: добротність, коефіцієнт загасання, кут діелектричних вт... Читати далі...
LUTRON LCR-9172 – портативний професійний пристрій для вимірювання параметрів LCR (індуктивність, ємність, активний опір), а також додаткових параметрів: добротність, коефіцієнт загасання, кут діелектричних втрат (кут зсуву фаз між струмом та напругою) (Q, D, θ).
Ергономічний дизайн, міцний корпус та компактні розміри забезпечують надійне вимірювання показань навіть у польових або промислових умовах. Вимірювач оснащено дворядним РК-дисплеєм з відображенням значень до 6000. Вбудовані функції вимірювання DCV, LCR, DCR, автоматичного вимкнення живлення, Data hold (утримання результатів вимірювання на дисплеї), індикація низької напруги акумулятора та можливість вибору послідовного/паралельного режимів вимірювання значно полегшують роботу користувача.
LCR-метр LUTRON LCR-9172 використовують для вимірювання індуктивності L, ємності C, опору R, коефіцієнту затухання D, добротності Q, кута зсуву фази Θ, а також еквівалентного послідовного опору конденсаторів і котушок індуктивності (ESR) на різних частотах вимірювання. Прилад призначений для застосування в конструкторських бюро та лабораторіях з розробки радіоелектронних пристроїв, у виробництві прецизійної електроніки, для ремонту радіоелектронних пристроїв тощо.

Особливості й переваги LCR-метра LUTRON LCR-9172

  • Пристрій має ергономічний дизайн та компактні розміри, що забезпечують надійне вимірювання показань навіть у польових або промислових умовах.
  • Вимірювання до 6000 відліків.
  • Вбудована функція вимірювання DCV.
  • Діапазон випробувань (наприклад, F = 1 кГц):
    • L: від 600.0 мкГн до 200.0 Гн.
    • C: від 600.0 пФ до 10.00 мФ.
    • R: 60.0 Ом до 20.00 МОм.
  • Можливість вибору послідовних/паралельних режимів вимірювання.
  • Режим DCR вимірює від 60.0 до 20.00 МОм.
  • Доступні чотири тестові частоти: 100 Гц/120 Гц/1 кГц/10 кГц для вимірювання L/C/R
  • Вимірювання Ls/Lp/Cs/Cp з параметрами D/Q/θ/ESR.
  • Функція Data hold – утримання результатів вимірювання на дисплеї.
  • Наявність подвійного блоку живлення, акумулятора або адаптера AC/DC.
  • Високопродуктивний аналоговий інтерфейс для вимірювання опору (Z).
  • Підтримка вимірювання Z/DCR для режиму LCR.
  • Вбудована проста схема DMM для підтримки режиму DCV.
  • Індикація низької напруги акумулятора.
  • Мінімальний опір джерела сигналу – типово 120 Ом.
  • Діапазон резисторів зі співвідношенням 6 штук, що використовується для режиму LCR.
  • Підтримка звукового сигналу сигналізації з можливістю керування та частотою вибору.

Технічні характеристики LCR-метра LUTRON LCR-9172

Дисплей розмір РК-дисплея: 46.5 X 45.5 мм
Частота випробувань 100 Гц/120 Гц/1 кГц/10 кГц
Режим L/C/R L/C/R селектор функцій
селектор частоти
селектор D/Q/θ
селектор SER/PAL
DCV DCV
Коефіцієнт розсіювання 0.000 ~ 9999
Добротність 0.000 ~ 9999
Кут діелектричних втрат ±90°
Калібрування дві точки – щупи в повітрі і замкнені щупи
Data Hold утримання даних на дисплеї
Вимикання живлення автоматичне вимкнення (через 10 хвилин бездіяльності пристрою) для збільшення часу автономної роботи або ручне вимкнення кнопкою
Робоча температура повітря 0 ~ 50 °C
Робоча відносна вологість повітря менше 85 % відносної вологості
Джерело живлення акумулятор 006P DC 9 В (лужний або для застосування у складних умовах)
адаптер DC 9В
*адаптер AC/DC (опційно)
*функція автоматичного вимкнення буде вимкнена
Споживання енергії приблизно DC 6 мА (підсвічування вимкнено)
Габарити пристрою 151 x 78 x 43 мм
Вага пристрою 235 г (тільки вимірювач)

Електричні характеристики (23 ± 5 °С)

Опір (DCR)
Діапазон Точність Зауваження
60 Ом ±(1.5 % + 5 цифр)
600 Ом ±(1.0 % + 5 цифр)
6000 Ом
